Ejercicios Instalaciones en las Viviendas Online

1. las instalaciones en las viviendas suelen ser de 3 tipos: eléctrica, de agua y de

2. Los circuitos mínimos eléctricos en una vivienda son....

electricidad, calor y agua

de alumbrado, de fuerza, de cocina y de habitaciones

de alumbrado, de fuerza y de cocina

de protección

3. El circuito para las tomas de corriente se llama circuito de....

4. Los circuitos eléctricos de una vivienda son independientes

True

False

5. El conductor de color negro, marrón o gris es el de.....

6. El conductor azul es el.....

7. El conductor verde-amarillo es el conductor de.....

8. La corriente en un circuito eléctrico entra por el neutro y sale por la fase.

True

False

9. ¿Cómo se llama el cuadro donde se colocan los componentes que tienen como misión proteger los circuitos de posibles sobrecargas, cortocircuitos o contactos indirectos? Cuadro de .....

10. ¿Qué significan las siglas I.C.P.?

11. ¿De quién es el I.C.P.?

del propietario de la instalación

de la compañia suministradora

de los dos

12. Cuando salta el I.C.P. en una instalación es por que.....

sobrepasamos la energía contratada

existe un contacto indirecto

existe un cortocircuito

sobrepasamos el consumo de potencia contratada

13. ¿Cual es la máxima potencia a contratar en una vivienda?(en vatios w) ejemplo: 1000w

14. El ICP está separado del resto de componentes del cuadro de protección

True

False

15. La toma de tierra es un componente del cuadro de protección

True

False

16. ¿Cómo se llama el elemento metálico que une el cable de toma de tierra con el terreno (la tierra)?

17. Cuando hay una fuga de corriente por una parte metálica de un electrodomestico, donde normalmente no debería tener corriente se dice que es un contacto....

18. Cuando se toca un sitio que tiene que tener corriente se dice que es un contacto....

19. ¿Cómo se llama el elemento que tiene la función de desconectar la instalación eléctrica de forma rápida cuando existe una fuga a tierra?

20. ¿Qué valor nos determina el valor de la corriente de fuga a la que salta cortando la corriente el elemento de la pregunta anterior?la .....

21. El diferencial cuando salta corta la corriente del circuito en donde está la avería

True

False

22. ¿Qué elemento protege un circuito contra cortocircuitos y sobracargas?(siglas en singular y en mayúsculas)

23. Los elementos de la pregunta anterior tambien tienen la misión de separar los circuitos en la vivienda.

True

False

24. ¿De qué depende el valor que debe tener un pequeño interruptor automático a la hora de elegirlo para un circuito?

de la potencia contratada del circuito, sacando el valor de su intensidad

de la energía del circuito, sacando el valor de su intensidad

de la potencia del circuito, sacando el valor de su intensidad

25. ¿Cómo se llama el conjunto de elementos por los que discurre el cableado de una instalación eléctrica? (en plural)

26. Los tubos para conductores pueden ser rígidos y ...

27. ¿Cómo se llaman las partes de una instalación eléctrica que sirven para alojar las conexiones de los conductores?(en plural)

28. Los conductores si están formados por un solo elemento cilíndrico se llaman ....(en plural)

29. Los conductores cuando están formados por varios hilos se llaman.....(en plural)

30. ¿Cómo se llaman los elementos de fijación metálicos que se acoplan al extremo de un cable facilitando la conexión de este con otro cable o elemento?(en plural)

31. Estudiamos 5 tipos de terminales: regletas, huecos.........

faston, redondos y de horquilla

faston, cilíndricos y de horquilla

terminales, redondos y de horquilla

bases, hembras y machos

32. A la hora de elegir una base de enchufe, además del tipo que sea tenemos que tener en cuenta la........

33. Las clavijas de bases de enchufes con conectores redondos son del tipo ....

34. ¿Cómo se llaman los elementos de un circuito que cortan o permiten el paso de la corriente para que el circuito funcione como lo diseñamos? Elementos de ......

35. Los conmutadores pueden ser de 2 o de 4 contactos

True

False

36. Para elevar la temperatura del gas en el encendido de un tubo fluorescente se utiliza el ....

37. El aparato que conectamos para el encendido de un tubo fluorescente que sirve para elevar la tensión de 220V a más de 1000V se llama

38. Si desconectamos los dos elementos anteriores en un fluerescente cuando este está encendido el fluorescente sigue funcionando

True

False

39. Si el fluorescente no funciona debemos de cambiar el tubo

True

False

40. El contador de agua mide el agua consumida en una vivienda en.....

caudal consumido

en metros cuadrados

en metros cúbicos

en litros por hora

41. ¿Con qué otro nombre se conocen a las válvulas de regulación de presión en las instalaciones de agua?(en plural)

42. ¿Cómo se llaman las llaves que permiten interrumpir el flujo del agua por las tuberías?. O no pasa nada o pasa todo.(en plural)

43. ¿De qué material son las tuberías de agua? (las que se usan ahora y sin abreviar)

44. ¿Cómo se llama donde se recoge el agua usada en una vivienda y que va a para al alcantarillado y al EDAR?

45. ¿Cómo se llama el codo en forma de S en una tubería?

46. El aparáto que sirve para medir la presión en una caldera se llama.....

47. En caso de sobrepresión en una caldera se activan las válvulas de .....

48. ¿Cómo se llaman los elementos que sirven para mantener la temperatura de una caldera a una temperatura determinada?

49. En las instalaciones de calefacción el fluido se mueve por un circuito abierto

True

False

50. ¿Donde se suelen colocar los radiadores o emisores de calor en un vivienda? Debajo de las .....

51. En las instalaciones monotubo todos los radiadores están a la misma temperatura

True

False

52. ¿Qué significa RGT?

red general de tuberías

red general de transporte

red genérica de tubos

53. ¿Cómo se llama el punto en cualquier instalación de una vivienda que separa la parte de la empresa suministradora de la parte del usuario?

54. ¿Cómo se llaman las tuberías que suben del contador a las viviendas?(en plural)

55. ¿Qué significa GLP?

56. El butano es un gas incoloro e inodoro

True

False

57. La fórmula del butano es ...

C5H10

C4H10

C4H9

BT

58. ¿Para qué usaríamos este tipo de cable?

para la fase de la instalación

para el neutro de la instalación

para la toma de tierra

59. ¿Para qué usaríamos este cable?

para la fase de la instalación

para el neutro de la instalación

para la toma de tierra

60. ¿Estaría bien hecha esta instalción?(si o no)

61. ¿Cómo se llama este componente de una instalación en una vivienda?

62. ¿Cómo se llama este componente de una instalación en una vivienda?

63. En el dibujo vemos una centralización de contadores

True

False

64. ¿cual es la toma de tierra de esta clavija macho?

el terminal de arriba

la chapa

el terminal de abajo

65. ¿Cómo se llama este componente de una instalación en una vivienda?(el conjunto)

66. ¿Cómo se llama este componente de una instalación en una vivienda?

67. ¿Tiene toma de tierra este enchufe?(si o no)

68. ¿Tiene toma de tierra este enchufe?(si o no)

69. ¿Qué tipo de enchufe es el de la figura?

70. ¿Cómo se llama este componente de una instalación en una vivienda?(nombre completo sin abreviar)

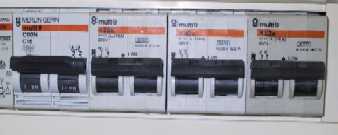

71. ¿Cómo se llaman estos componentes de una instalación en una vivienda?(abreviado en mayúscula y en plural)

72. ¿Cómo se llama este componente de una instalación en una vivienda?

73. ¿Cómo se llama este componente de una caldera?
