AMPLIFICADORES ASIMETRICOS

<<<<<ANTERIOR     SIGUIENTE>>>>>        IR AL INDICE

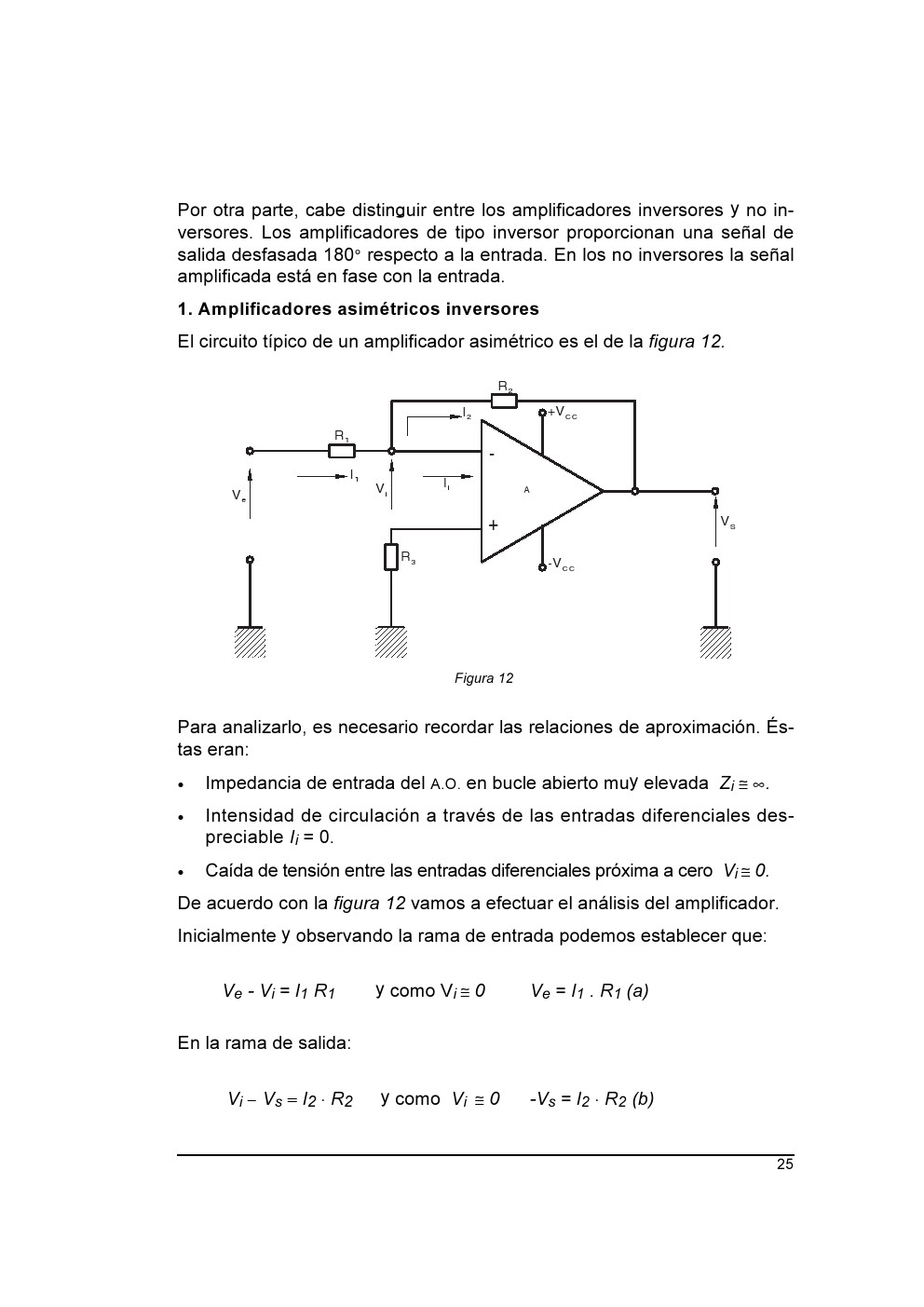

Prosiguiendo el estudio de los circuitos típicos de aplicación del A.O. veamos su empleo en circuitos amplificadores asimétricos.

Diferencia que existe entre los amplificadores simétricos y asimétricos. Un amplificador simétrico se caracteriza por poseer dos entradas de señal referidas ambas a masa. La amplificación efectiva se realiza en forma diferencial sobre las dos entradas activas.

Los amplificadores asimétricos coinciden con el tipo de amplificador convencional. Poseen una entrada activa a la que se aplica la señal a amplificar y una salida que cede señal amplificada (producto de la señal de entrada por la ganancia del circuito).
