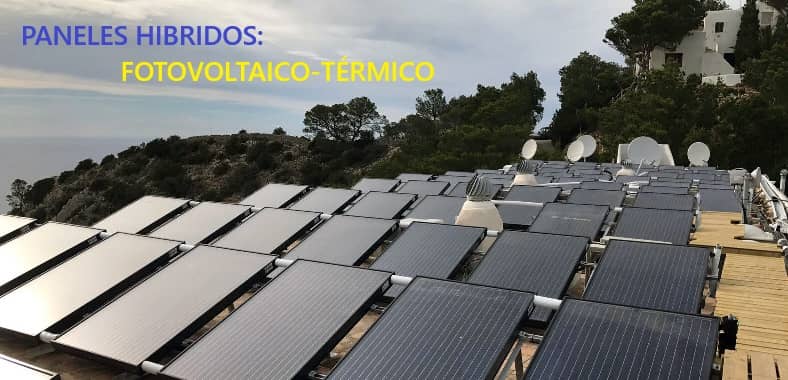

Paneles Híbridos Fotovoltaicos y Térmicos

¿Qué son los Paneles Híbridos Fotovoltaicos y Térmicos?

Los paneles híbridos fotovoltaicos y térmicos, también conocidos como sistemas PVT (Photovoltaic Thermal), son dispositivos solares que integran en un solo módulo dos funciones: la generación de electricidad (fotovoltaica) y la producción de calor (térmica). A diferencia de los sistemas solares convencionales que requieren instalaciones separadas para cada función, esta tecnología combina ambas capacidades de manera sinérgica.

Según investigaciones del National Renewable Energy Laboratory (NREL) de Estados Unidos, esta tecnología representa uno de los avances más prometedores en energías renovables para aplicaciones residenciales y comerciales, especialmente en áreas con limitaciones de espacio en tejados.



Principio de Funcionamiento: Cómo Trabajan los Sistemas PVT

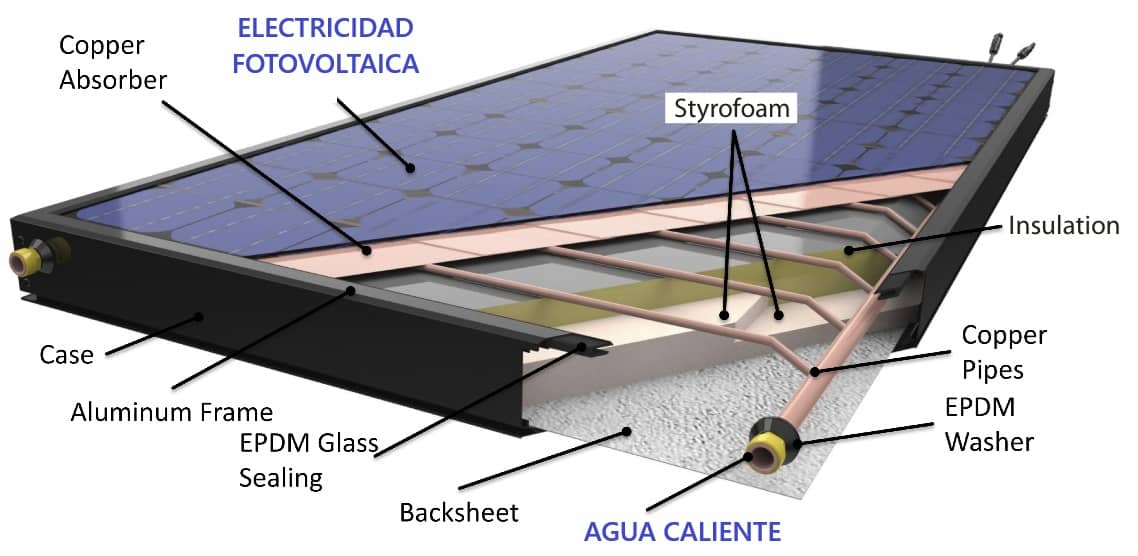

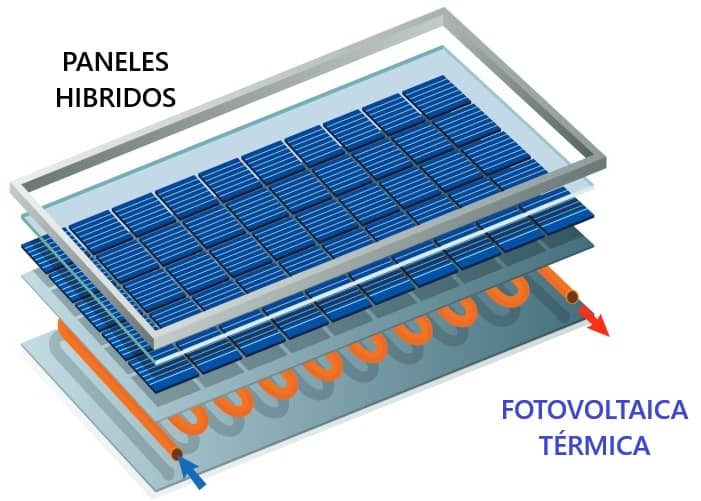

Componentes Clave de un Panel Híbrido

1. Capa fotovoltaica superior: Células solares de silicio que convierten la luz solar en electricidad.
2. Absorbedor térmico: Placa metálica que captura el calor generado y no utilizado por las células fotovoltaicas.
3. Sistema de refrigeración: Canales o tubos por los que circula un fluido (agua o aire) que extrae el calor.
4. Aislante térmico: Reduce las pérdidas de calor hacia la parte posterior del panel.
5. Cubierta protectora: Vidrio templado con tratamiento antirreflectante.

Proceso de Conversión de Energía

El funcionamiento se basa en dos conversiones simultáneas:

1. Efecto fotovoltaico: Los fotones de la luz solar excitan electrones en las células de silicio, generando corriente eléctrica continua (aproximadamente 15-22% de eficiencia).
2. Captación térmica: El calor residual (que normalmente reduciría la eficiencia fotovoltaica) es transferido al fluido circulante, que puede alcanzar temperaturas de 40-80°C.

Ventajas de los Paneles Híbridos vs. Sistemas Separados

Aspecto	Paneles Híbridos (PVT)	Sistemas Separados (PV + Térmico)
Eficiencia total	70-80% (combinada)	40-60% (sumada)
Espacio requerido	40-50% menos	100% (doble superficie)
Coste de instalación	15-25% menor	100% (dos sistemas)
Mantenimiento	Unificado	Separado
Integración arquitectónica	Mejor estética	Más visible
Retorno de inversión	3-6 años	5-10 años

Beneficios Específicos de la Tecnología Híbrida

1. Mayor Eficiencia por Metro Cuadrado

Los sistemas PVT producen entre un 30% y un 50% más de energía útil por unidad de superficie que las instalaciones separadas equivalentes. Según estudios del Fraunhofer Institute for Solar Energy Systems (Alemania), la eficiencia energética global puede superar el 80% en condiciones óptimas.

2. Refrigeración Activa de Células Fotovoltaicas

El sistema de extracción térmica mantiene las células fotovoltaicas a temperaturas más bajas, lo que:

• Aumenta la eficiencia eléctrica (especialmente en climas cálidos)
• Reduce la degradación térmica de los materiales
• Prolonga la vida útil del sistema

3. Reducción del "Efecto Punto Caliente"

En paneles fotovoltaicos convencionales, las áreas sombreadas pueden crear puntos calientes que dañan las células. El flujo de refrigerante en sistemas PVT distribuye uniformemente el calor, mitigando este problema.



Aplicaciones Prácticas de los Sistemas PVT

Residencial

• Agua caliente sanitaria (ACS): Temperaturas de 45-60°C ideales para duchas y lavadoras
• Calefacción por suelo radiante: Temperaturas de 30-40°C perfectas para este sistema
• Calentamiento de piscinas: Extensión de la temporada de baño
• Climatización por absorción: Frío solar para aire acondicionado

Comercial e Industrial

• Procesos industriales de baja temperatura: Lavanderías, industrias alimentarias
• Precalentamiento de agua para calderas: Reducción del consumo de gas
• Deshumidificación de aire: Para almacenes y espacios industriales

Tipos de Sistemas PVT Según Fluido de Trabajo

Sistemas PVT con Agua (PVT/w)

El fluido refrigerante es agua (a veces con anticongelante). Ofrecen:

• Mayor capacidad calorífica: Transferencia eficiente de calor
• Simplicidad de integración: Conexión directa a sistemas hidrónicos existentes
• Temperaturas de trabajo: 30-80°C

Sistemas PVT con Aire (PVT/a)

Utilizan aire como medio de transferencia térmica. Ventajas:

• Sin riesgo de congelación o corrosión: Ideal para climas fríos
• Mantenimiento mínimo: No hay problemas de fugas o congelación
• Aplicaciones: Calefacción por aire, secado agrícola

Sistemas de Concentración (CPVT)

Incorporan óptica para concentrar la luz solar. Características:

• Eficiencia eléctrica superior: Hasta 30% con células multiunión
• Temperaturas muy altas: Hasta 200°C para procesos industriales
• Seguimiento solar necesario: Mayor complejidad y coste

Comparativa de Rendimiento Según Condiciones Climáticas

Climas Cálidos (Mediterráneo, Desértico)

• Ventaja principal: Refrigeración de células fotovoltaicas
• Aumento rendimiento eléctrico: 8-15% respecto a PV convencional
• Aplicación térmica principal: Aire acondicionado por absorción

Climas Fríos (Nórdico, Continental)

• Ventaja principal: Producción térmica para calefacción
• Reducción pérdidas por nieve: El calor derrite la nieve acumulada
• Integración ideal: Con bombas de calor para calefacción

Climas Templados (Atlántico, Oceánico)

• Balance óptimo: Producción eléctrica y térmica equilibrada
• Aplicación principal: Agua caliente sanitaria todo el año
• Rentabilidad: Mayor por uso continuado de ambas energías



Consideraciones de Instalación y Mantenimiento

Requisitos de Instalación

1. Orientación e inclinación: Similar a sistemas fotovoltaicos (sur, 30-45°)
2. Integración hidráulica: Conexión a circuito de agua existente o nuevo
3. Protecciones: Válvulas de seguridad, vaso de expansión, anticongelante
4. Estructura de soporte: Similar a paneles convencionales pero con peso adicional (20-30 kg/m²)

Mantenimiento Preventivo

• Limpieza de superficie: Cada 6-12 meses según polución ambiental
• Revisión del circuito hidráulico: Presión, posibles fugas, calidad del fluido
• Comprobación eléctrica: Rendimiento de inversor, conexiones
• Inspección estructural: Fijaciones, sellados, estado general

Viabilidad Económica y Retorno de Inversión

Costes de un Sistema PVT Residencial

• Coste por m² instalado: 400-700 €/m² (dependiendo de tecnología)
• Sistema típico para vivienda unifamiliar: 6-12 m² (12.000-25.000 € total)
• Subvenciones disponibles: Hasta 40-60% en muchos países europeos
• Coste tras subvenciones: 7.000-15.000 €

Ahorros Anuales Estimados

• Electricidad: 1.500-3.000 kWh/año (300-600 €/año)
• Gas para ACS y calefacción: 60-80% reducción (400-800 €/año)
• Ahorro total anual: 700-1.400 €/año
• Periodo de amortización: 5-8 años (sin subvenciones), 3-5 años (con subvenciones)

Innovaciones y Futuro de la Tecnología PVT

Materiales Avanzados en Desarrollo

• Células PERC y TOPCon: Mayor eficiencia eléctrica (22-24%)
• Absorbentes selectivos: Nanopelículas que maximizan absorción térmica
• Fluidos nano-cargados: Mejoran transferencia térmica en un 15-30%
• Integración con bombas de calor: Sistemas solares todo-en-uno

Tendencias del Mercado

Según el International Energy Agency (IEA), se espera que:

• Crecimiento anual: 15-20% en la próxima década
• Reducción de costes: 30-40% para 2030
• Penetración en mercado residencial: 10-15% de nuevas construcciones en Europa
• Integración en edificios de consumo nulo: Tecnología clave para NZEB



Preguntas Frecuentes sobre Paneles Híbridos

¿Funcionan los paneles híbridos en días nublados?

Sí, aunque con rendimiento reducido. La parte fotovoltaica genera electricidad con luz difusa (30-50% de rendimiento), mientras la parte térmica puede captar calor ambiental incluso sin sol directo.

¿Qué sucede con el exceso de calor en verano?

Los sistemas bien diseñados incluyen disipadores de calor o intercambiadores para piscinas. En casos extremos, pueden activarse válvulas de by-pass que redirigen el fluido para evitar sobrecalentamiento.

¿Son compatibles con sistemas de calefacción existentes?

Sí, la mayoría se integran con calderas de gas, bombas de calor o sistemas de suelo radiante, actuando como precalentadores que reducen el consumo del sistema principal.

¿Qué vida útil tienen los paneles híbridos?

Similar a los paneles fotovoltaicos: 25-30 años con garantía de rendimiento del 80-85% al final de su vida útil. Los componentes hidráulicos pueden requerir mantenimiento antes (10-15 años).

¿Pueden instalarse en edificios de varias plantas?

Sí, con consideraciones específicas sobre presión hidráulica y distribución de fluidos. Se recomiendan sistemas con circulación forzada y diseño profesional.

Conclusión: ¿Vale la pena Invertir en Paneles Híbridos?

Los paneles híbridos fotovoltaicos y térmicos representan una evolución significativa en tecnología solar, ofreciendo ventajas claras para:

1. Propietarios con espacio limitado en tejado: Maximizan la producción energética por m²
2. Climas con necesidades tanto de calefacción como refrigeración: Aprovechan la energía todo el año
3. Proyectos de nueva construcción: Reducen costes de instalación al integrar dos sistemas en uno
4. Objetivos de autosuficiencia energética: Combinan generación eléctrica y térmica de manera eficiente

Según el experto en energías renovables Dr. David Faiman (Universidad Ben-Gurion), "los sistemas PVT no son simplemente la suma de dos tecnologías, sino una sinergia que supera significativamente sus partes individuales, especialmente en el contexto de la transición energética urbana".

Con precios en descenso, mejoras tecnológicas continuas y un marco regulatorio cada vez más favorable, los paneles híbridos se posicionan como una solución integral para las necesidades energéticas del siglo XXI.
