EL MOTOR HOMOPOLAR
Los motores homopolares son pequeños motores de corriente continua (c.c.).
El funcionamiento del motor homopolar se basa en la fuerza que aparece sobre una carga en movimiento (corriente eléctrica) al atravesar un campo magnético (ver figura y video de la parte de abajo).
Son muy sencillos de construir, tan solo hace falta una pila, un imán y un trozo de cable conductor.
La fuerza de Lorentz es la fuerza que experimenta una carga a su paso por un campo electromagnético.

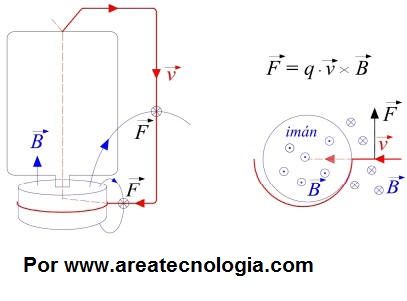

Como ves en la figura, Q sería la carga (electrón en movimiento) y al ser atravesado por un campo magnético, el del imán, esta experimenta una fuerza perpendicular al campo (F = fuerza perpendicular al campo).
En el motor homopolar el imán produce un campo magnético perpendicular a la mesa. La corriente circula de forma radial desde el centro del imán hacia la superficie cilíndrica de la pila (los contactos del cable).
La fuerza producida sobre la corriente (carga) que circula por el cable, será perpendicular al cable, lo que hace que se mueva la parte móvil del motor haciendo girar la espira del conductor.
La Fuerza tendrá dirección hacia fuera de la página.
El motor homopolar se caracteriza porque el campo magnético del imán mantiene siempre la misma polaridad (de ahí su nombre, del griego homos, igual).
Es uno de los muchos motores magnéticos, el más sencillo de todos.
Si cortamos una de las ramas del cable, por ella no circulará corriente, pero sí por la otra, de manera que seguiremos teniendo giro del cable respecto del imán y nuestro motor también funcionará.
Cambiando la pila o el imán, o variando las características del cable de cobre, por ejemplo el grosor, podemos modificar la velocidad de giro.
Las aplicaciones prácticas de nuestro motor están limitadas por la potencia que puede suministrar la pila pero, además de la evidente utilidad didáctica, se podría pensar en usarlo, por ejemplo, como dispositivo para mover un expositor giratorio donde no haya posibilidad de enchufar un motor convencional y no dispongamos de células solares.
Por último os mostramos un video en el que se enseña a construir un motor homopolar eléctrico muy sencillo:
