CCTV CIRCUITO CERRADO DE TELEVISIÓN

CCTV significa "Circuito Cerrado de Televisión" y es un término para describir los sistemas de video vigilancia y seguridad, que a diferencia de los sistemas de "televisión abierta" que todo el mundo puede ver, solo permiten que la señal sea recibida por los receptores autorizados, es decir, la señal es “cerrada”.

El nombre de “circuito cerrado” proviene de que los diferentes componentes del sistema están conectados, vinculados entre sí ya que las imágenes que a través de él se recogen y generan no pueden verse fuera de él.

Los sistemas CCTV más antiguos utilizaban monitores pequeños en blanco y negro de baja resolución sin capacidades interactivas.

Las pantallas de CCTV modernas pueden ser en color de alta resolución, lo que brinda al administrador de CCTV la capacidad de ampliar una imagen o rastrear algo (o alguien) en concreto dentro de la imagen.



Un dato antes de seguir: Se estima que hay más de mil millones de cámaras CCTV en todo el mundo.

Las ventajas del circuito cerrado de televisión incluyen disuadir el crimen, promover la seguridad, monitorear a los clientes y empleados y ayudar a las autoridades, mientras que los inconvenientes incluyen preocupaciones sobre la privacidad y los altos costos.

Algunos ejemplos de su uso son:

- Vigilancia periférica y perimetral de todo tipo de instalaciones.

- Supervisión de espacios de control de acceso y seguimientos interiores.

- Control del estado de áreas restringidas y otras dependencias internas.

- Protección puntual de objetos valiosos.

- Supervisión y control a distancia de instalaciones.

- Grabación, transmisión y almacenamiento de imágenes y videos

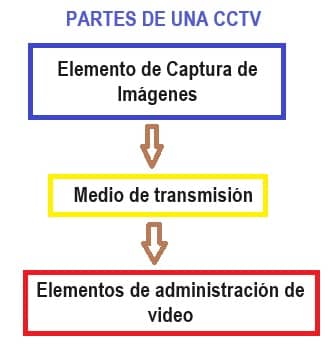

Partes de un CCTV

La forma más sencilla de apreciar un sistema de CCTV es como un conjunto de 3 partes:



- Elementos de captura de imágenes: Suele ser una Cámara con lentes y sus cubiertas o soportes.

- Elementos de transmisión o Medio de transmisión: Son los métodos utilizados para enviar la señal de video y, en algunos casos, el audio, desde las cámaras de vigilancia hasta el sistema de monitoreo o grabación.

Pueden ser analogico o por redes ip (protocolo de internet).

   - Análogico: En un sistema de CCTV analógico, las cámaras envían señales de vídeo analógicas a través de cable que suele ser cable Coaxial, aunque también se utiliza la fibra óptica, el par trenzado (UTP) y la señales de radiofrecuencia (RF)

   - Por IP: Para funcionar correctamente, deben estar conectadas a una red Wi-Fi o directamente a un módem mediante Ethernet. Se utiliza como medio el par trenzado, la Fibra óptica o RF.

- Elementos de administración de video: Se encargan de capturar, grabar, monitorizar y gestionar las señales de vídeo. Suele ser un monitor que incluye sistema de grabación, control y administración.

La Cámara en un CCTV

El punto inicial de cualquier sistema de CCTV debe sera la camara.



La cámara crea las imágenes que serán transmitidas al Centro de control.

Las cámaras junto con los lentes se escogen y ajustan para tener alguno de los siguientes propósitos:

-Detección: Se puede saber que hay una persona en la escena

-Reconocimiento: Se puede reconocer a la persona si previamente se le conoce.

-Identificación: Poder tener un retrato sin conocer la persona.

-Identificación de placas:El uso de cámaras megapixel dan mas flexibilidad en el diseño

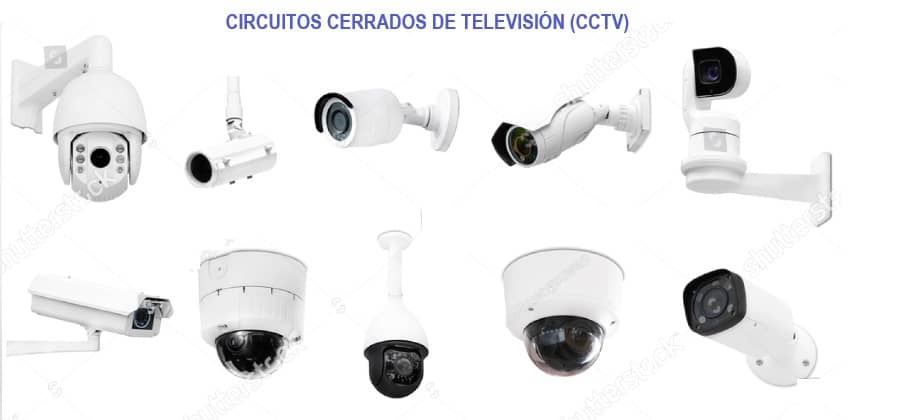

Hay varios tipos de cámaras:

- Cámaras tipo caja
- Cámaras fijas tipo mini domo
- Cámaras fijas tipo Bala
- Cámaras con lente zoom
- Cámaras móviles (PTZ)
- Cámaras Térmicas

Las lentes son los “ojos” de un sistema de CCTV.

Son esenciales para la creación de funciones de video.

Las lentes ejecutan dos funciones principales, primero, determinan la escena que podrá visualizarse en el monitor y segundo, controlan la cantidad de luz que alcanza el sensor.

Hay varios tipos de lentes y suelen clasificarse por la distancia focal:

-Lentes Mono focales: También se conocen como lentes fijos

-Lentes Vari focales: Permite diferentes distancias focales.

-Lentes de Gran Angular

-Lentes Zoom: Permite diferentes distancias focales.

-Lentes Pinhole: Utilizados en cámaras ocultas.

-Asféricos: Tienen mayor cobertura hacia los laterales Por el sistema de control de iris:
   - Lentes Iris Fijo (también se conoce como Iris Manual)
   - Lentes Auto iris

-Tipo DC: El Cto. de control está en la cámara

-Tipo Vídeo: El Cto. de control está en la lente

Medios de Almacenamiento en un CCTV

Se utilizan discos duros, aunque cada vez es mayor la tendencia hacia el almacenamiento en la nube para almacenar los videos grabados.

La capacidad depende del número de cámaras y de la duración de la grabación.

El software permite la configuración, gestión y visualización de los vídeos.

Los usuarios pueden acceder a las cámaras, explorar grabaciones y cambiar configuraciones.

Veamos algunos de las formas más utilizadas:

Disco Duro (HDD): Los grabadores de vídeo digital y de vídeo en red utilizan discos duros para almacenar grabaciones.

Estos discos duros pueden ser internos o externos y están diseñados específicamente para la grabación y retención de vídeo de vigilancia.

Una vez que el disco duro está lleno, comienza a borrar el vídeo antiguo y a grabar vídeo nuevo sobre él.

Almacenamiento en unidades de estado sólido (SSD): Una de las formas actuales más deseables de almacenamiento son los discos duros del tipo SSD, que no tienen partes móviles y pueden almacenar meses de metraje. Son más resistentes que una unidad tradicional, lo que significa que duran más.

Almacenamiento en la nube: Aunque el tamaño del archivo de las secuencias de vídeo CCTV suele ser grande, normalmente se pueden transmitir a través de la red a la nube, lo que reduce la necesidad de acceder al almacenamiento del dispositivo, lo que puede llevar mucho tiempo dependiendo de la ubicación de la cámara.

Si bien se requiere conectividad para almacenar videos en la nube, no hay riesgo de perder imágenes debido a un desastre como incendio o daño por agua.

Las cámaras IP modernas generalmente vienen con almacenamiento en la nube, una opción popular debido a la seguridad, el costo y la capacidad de ajustar los recursos de TI para satisfacer la demanda variable.

Almacenamiento en tarjetas de memoria: Algunas cámaras de CCTV, especialmente las cámaras de seguridad para el hogar y las cámaras de vigilancia portátiles, pueden almacenar grabaciones en tarjetas de memoria SD o microSD. Estas tarjetas pueden estar integradas en la cámara o insertarse como dispositivos de almacenamiento extraíbles.

Almacenamiento en servidores de almacenamiento de red (NAS): Algunas instalaciones de CCTV utilizan dispositivos NAS dedicados para almacenar grabaciones.

Estos dispositivos se conectan a la red local y proporcionan un almacenamiento centralizado y escalable para múltiples cámaras de vigilancia.

Almacenamiento en sistemas de almacenamiento de vídeo (VSS): Los VSS son sistemas especializados diseñados específicamente para el almacenamiento y la gestión de vídeo de vigilancia.

Estos sistemas pueden integrarse con cámaras de CCTV y proporcionar capacidades avanzadas de almacenamiento, como redundancia de datos, retención a largo plazo y análisis de vídeo.

La elección del tipo de almacenamiento depende de varios factores, incluyendo el tamaño y la complejidad del sistema de CCTV, los requisitos de retención de datos, el presupuesto y las preferencias del usuario en cuanto a acceso remoto y seguridad.
