CONECTORES ELECTRICOS

Los conectores eléctricos sirven para hacer conexiones entre cables eléctricos, o entre cables eléctricos y algún elemento del circuito.

También tenemos los llamados "Terminales Eléctricos" utilizados para unir un cable con un aparato eléctrico.

Nota: Las conexiones o uniones de cables únicamente con cinta aislante están prohibidas en cualquier instalación.

Los circuitos eléctricos están compuestos por una multitud de componentes, incluidos cables y alambres.

Los conectores eléctricos se utilizan para unirlos y formar una trayectoria continua para que fluya la corriente eléctrica, reduciendo drásticamente el tiempo, el esfuerzo y la mano de obra necesarios para fabricar, ensamblar e instalar dispositivos eléctricos, sus componentes y el cableado.

Los conectores eléctricos tienen extremos macho y extremos hembra (conectores) que se conectan entre sí formando una conexión permanente o una conexión temporal que se puede ensamblar y extraer.

Pero antes de empezar, déjame recomendarte el mejor libro para aprender los automatismos eléctricos industriales:



Veamos las propiedades y los tipos de conectores eléctricos más utilizados.

Propiedades de los Conectores Eléctricos

Lo primero cuando elegimos un conector eléctrico será conocer perfectamente:

- La sección del cable o cables que va a unir el conector, normalmente en milímetros cuadrados.

- La Corriente o Intensidad a soportar: la clasificación de corriente describe la tasa de flujo de electricidad (corriente) máxima para la que un conector está diseñado.

Esto se mide en amperios (A o amperios). La clasificación de corriente en un conector generalmente estará en el rango de 1A a 50A, aunque hay disponibles más grandes para aplicaciones especiales.

- Voltaje o Tensión de trabajo: la clasificación de voltaje describe el rango y el tipo de voltaje para la que el conector está diseñado y que puede soportar.

Se mide en voltios (V) y pueden ser para corriente alterna (CA) o corriente continua (CC).

Por lo general, las clasificaciones pueden ser 12V, 24V y 48V para corriente continua y de 50V, 125V, 250V y 600V para corriente alterna.

- Temperatura de funcionamiento: el rango de temperatura de funcionamiento describe el rango, la temperatura recomendada y la temperatura de funcionamiento segura mínima / máxima para el conector eléctrico.

Una vez conocemos estas propiedades que va a tener la unión pasamos a elegir el tipo de conector eléctrico.

Tipos de Conectores Eléctricos

El conector más utilizado para la unión de cables es la regleta o clema.

La conexión de los cables se realiza mediante tornillo enroscado que aprieta los cables conductores a unir o mediante presión sobre los cables.

Se utiliza en las instalaciones interiores, por ejemplo en los cuadros, en los instalaciones de alumbrado para la conexión de los aparatos a la instalación fija o en las conexiones dentro de las cajas de derivación.

Veamos las regletas más utilizadas.



En cuanto a los terminales más utilizados son los llamados "Terminales Preaislados" porque llevan un aislamiento entre el cable y el metal de conexión, cubierto por un plástico de color (amarillo, azul, rojo, negro…).

Pero no todos son aislados, como puedes ver en la imagen de más abajo.




Los tipos que hay vienen a llamarse en función de la forma del terminal: de horquilla, de punta, o redondo, o los plano-lengüeta.

El plano (o Faston) es el terminal hembra y el llamado lengüeta es el macho. Se utilizan en electrónica y electricidad para conectar y desconectar cables con facilidad.

Los de horquilla y redondos se suelen utilizar en conexiones con tornillo y los de punta donde hay poco espacio para la conexión.

Para unir el cable al terminal se necesita deformar el plástico mediante unos alicates de terminales o crimpadora.

Otro tipo muy usado son los manguitos de union en los cuales se introduce un cable por cada lado y con una crimpadora se aplasta para fijar los cables al manguito, previamente pelados por los extremos.

Antes de elegir un conector eléctrico debemos saber las propiedades que necesitamos que tenga la conexión.

Otros tipos de conectores son:

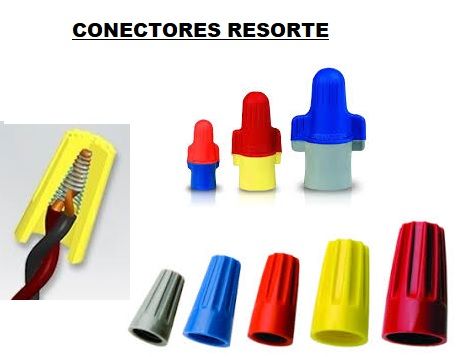

Los conectores de resorte llevan un muelle interno que asegura una conexión rápida y fiable.

Son un sistema de conexionado rápido, seguro y confiable en iluminación y empalme de cables.

Se utilizan específicamente para unir y aislar cables en una sola operación mediante empalme y valen par cable flexible y rígido.



- Bornes de Carril para automatismos: Son unas bornes para poner en los carriles de sujeción igual que los contactores y normalmente se utilizan en automatismos.



Tenemos otras opciones en función del uso que vayan a tener:

-push-in: Son terminales de inserción del cable directamente sin necesidad de herramientas.

- Conectores bloqueados: un mecanismo de bloqueo garantiza que los conectores se mantengan en su lugar, evitando que las conexiones se rompan accidentalmente o se desplacen cuando el conector se golpea o se mueve.

- Conectores herméticamente sellados: estos conectores están diseñados para funcionar completamente bajo el agua y resistir la presión hasta ciertas profundidades.

- Conectores resistentes al agua: estos conectores protegen las conexiones eléctricas contra daños por agua por salpicaduras o humedad ocasional.

- Conectores resistentes a la humedad/aceite: están diseñados para proteger las conexiones eléctricas de los daños causados ​​por el aceite o la humedad.

- Filtrado EMI o RFI: las características adicionales integradas en la parte superior de la carcasa protegen a los conectores de la interferencia electromagnética (EMI) o la interferencia de radiofrecuencia (RFI), que pueden afectar a los circuitos que transportan señales eléctricas.

- Conectores protegidos contra ESD: protegidos contra la descarga de electricidad electrostática que puede dañar el cableado y los componentes.

En instalaciones solares fotovoltaicas se utilizan conectores protegidos contra el agua, la humedad (estancos) y contra desconexiones accidentales. Los más usados son los llamados TYCO, aunque también se usan los MC3 y MC4.



Si quieres saber todo sobre los tipos de cables te recomendamos: Cables Electricos y Tipos.
