AUTOMATISMOS ELÉCTRICOS
El hombre siempre tuvo la necesidad de construir mecanismos capaces de ejecutar tareas repetitivas y de controlar determinadas operaciones sin la intervención de un operador humano, lo que dio lugar a los llamados automatismos.
La Automatización es la sustitución de la acción humana por mecanismos movidos por una fuente externa de energía, capaz de realizar ciclos completos de operaciones que se pueden repetir indefinidamente (para saber más entra en el enlace anterior).
Si hablamos de automatización eléctrica, normalmente se refiere al control (mando y regulación) de las máquinas eléctricas.
Los automatismos eléctricos son los circuitos y elementos que se utilizan para realizar el control automático de las máquinas eléctricas.
Un automatismo eléctrico está formado por un conjunto de aparatos, componentes y elementos eléctricos que nos permiten la conexión, desconexión o regulación de la energía eléctrica procedente de la red eléctrica hacia los receptores como los motores eléctricos, lámparas, etc.
Pero antes de empezar, déjame recomendarte el mejor libro para aprender los automatismos eléctricos: Libro Automatismos Eléctricos
- Automatismos Cableados: Los automatismos cableados son aquellos que se implementan por medio de uniones físicas entre los que forman el sistema de control.
Se construyen mediante circuitos con uniones físicas de cables que unen eléctricamente contactores, relés, temporizadores, etc.
Normalmente los automatismos de este tipo van dentro de una caja llamada "Cuadro Eléctrico" y se llaman también de lógica cableada.
- Automatismos Programados: Los automatismos programados son aquellos que se realizan utilizando los Autómatas Programables o controladores programables (más conocidos por su nombre inglés: PLC, programmable logic controller).
Los sistemas cableados son útiles en sistemas fijos donde no se necesita modificar la forma de funcionamiento.
Los sistemas programados se emplean en sistemas complejos donde un cambio en el programa o forma de actuar no implica un cambio en los elementos que lo integran.
Aqui veremos los llamados automatismo de lógica cableada, como el que pueds ver enla imagen de más arriba.
Si te interesa la lógicas programada, es decir los esquemas para utilizar con los autómatas o PLCs, puedes empezar por aprender el Lenguaje de Contactos.
Despues tienes 2 PLCs explicados:
- Siemens PLC Logo
- Zelio PLC
En función del sistema de control tenemos también 2 tipos de automatismos:
- De Lazo abierto: La salida no influye en la entrada.
- De Lazo cerrado: La salida repercute en la entrada.
Veamos un esquema de estos 2 tipos:
Los pulsadores son elementos mecánicos de cierre y apertura.
Un pulsador se activa actuando sobre él, pero volverá a su posición de reposo automáticamente cuando se elimine la acción que lo ha activado.
Son elementos que intervienen en el diálogo hombre-máquina.
Los pulsadores se clasifican según la naturaleza de su contacto en posición de no pulsados en:
- Pulsadores normalmente abiertos (NA): Cuando los pulsamos se efectúa la conexión interna de sus dos terminales.
En reposo los contactos estarán abiertos (es decir, sin conexión eléctrica entre ellos).
Se utilizan generalmente para la puesta en marcha o el arranque de máquinas e instalaciones eléctricas.
- Pulsadores normalmente cerrados (NC): Cuando los pulsamos se efectúa la desconexión de sus dos terminales.
En reposo los contactos estarán cerrados (con conexión eléctrica entre ellos).
Se utilizan generalmente para el paro de máquinas e instalaciones eléctricas.
En un mismo pulsador pueden existir ambos contactos, que cambian simultáneamente al ser pulsados.
Un tipo de pulsador muy utilizado en la industria es el llamado pulsador de paro de emergencia (Fig. 6.2), denominado comúnmente “seta”, debido a su aspecto externo.
La cabeza de estos pulsadores es bastante más ancha que en los normales y de color rojo, sobre fondo amarillo. Permite la parada inmediata de la instalación eléctrica cuando ocurre un accidente.
Estos pulsadores llevan un dispositivo interno de enclavamiento de manera que, una vez pulsado, no se puede reanudar el funcionamiento de la instalación hasta que se desenclave, por ejemplo, mediante un giro de la cabeza o una llave auxiliar.
Para saber más visita: Pulsador
Interruptores
Los interruptores y conmutadores son elementos que conectan o desconectan instalaciones y máquinas eléctricas mediante el posicionado de una palanca.
A diferencia de los pulsadores, al ser accionados, se mantienen en la posición seleccionada hasta que se actúa de nuevo sobre ellos.
Los selectores son similares a los interruptores y conmutadores en cuanto a funcionamiento, aunque para su actuación suelen llevar un botón, palanca o llave giratoria (que puede ser extraíble).
Todos estos elementos de mando manual, pulsadores, interruptores y selectores, se alojan, por regla general, en cajas de plástico o metálicas, que pueden contener más de un elemento.
Por ejemplo, son típicas aquellas cajas que contienen un pulsador NA para la marcha, y otro pulsador NC para el paro de un motor eléctrico.
Los finales de carrera (interruptores de posición) son pulsadores utilizados en el circuito de mando, accionados por elementos mecánicos.
Normalmente son utilizados para controlar la posición de una máquina que se mueve.
Desde el punto de vista del circuito eléctrico están compuestos por un juego de contactos NA (normalmente abierto) NC (normalmente cerrado) de forma que cuando son accionados cambian las condiciones del circuito.
Como se puede observar en la imagen y en el símbolo, el final de carrera está compuesto por un contacto normalmente cerrado (NC) y otro normalmente abierto (NA).
Cuando se presiona sobre el vástago, cambian los contactos de posición, cerrándose el abierto y viceversa.
Detectores
Termostatos: Son dispositivos que permiten medir la temperatura de un recinto, depósito, etc., o detectar si ésta excede un cierto valor, denominado umbral.
Generalmente, se utilizan en sistemas de control que permiten realizar una regulación de dicha temperatura.
Por medio de un dispositivo captador se cambia el estado de los contactos a partir de unos valores predeterminados de temperatura.
Presostatos: El presostato es un mecanismo que abre o cierra unos contactos que posee, en función de la presión que detecta por encima o por debajo de un cierto nivel de referencia.
Esta presión puede ser provocada por aire, aceite o agua, dependiendo del tipo de presostato.
Se suelen usar en grupos de presión de agua, poniendo en marcha un motor-bomba cuando la presión de la red no es suficiente.
Detectores de Nivel de Líquido: Detectan si el nivel de líquidos en depósitos, piscinas, etc., está por debajo de un nivel de referencia mínimo o por encima de un nivel de referencia máximo.
De esta forma, se utilizan en el mando automático de estaciones de bombeo, para comprobar la altura máxima y mínima del líquido cuyo nivel se pretende controlar
Sensores de presencia: Tienen como finalidad determinar la existencia de un objeto en un intervalo de distancia especificado.
Se suelen basar en el cambio provocado en alguna característica del sensor debido a la proximidad del objeto.
Básicamente son inductivos, de efecto Hall, ultrasónicos u ópticos.
Detectores de nivel de líquidos: Detectan si el nivel de líquidos en depósitos, piscinas, etc., está por debajo de un nivel de referencia mínimo o por encima de un nivel de referencia máximo.
De esta forma, se utilizan en el mando automático de estaciones de bombero, para comprobar la altura máxima y mínima del líquido cuyo nivel se pretende controlar.
Para saber más visita: Sensores Eléctricos
Generalmente está constituido por una lámpara o diodo montada en una envolvente adecuada a las condiciones de trabajo.
Existe una gran variedad en el mercado según las necesidades de utilización (tensión, colores normalizados, consumo, iluminación, etc.).
Un controlador electrónico es un dispositivo (analógico o digital ) que calcula la acción de control necesaria a partir de una cierta ley de control (o algoritmo de control) determinada previamente.
Para ello, utiliza las señales de entrada (la consigna y el valor de la variable de salida de la planta).
El típico termostato doméstico para el control de la temperatura sería un controlador electrónico.
Contactor y Telerruptor
El contactor es un aparato de conexión/desconexión, con una sola posición de reposo y mandado a distancia, que vuelve a la posición desconectado cuando deja de actuar sobre él la fuerza que lo mantenía conectado.
Interviene en el circuito de potencia a través de sus contactos principales y en la lógica del circuito de mando con los contactos auxiliares.
El contactor electromagnético es el más utilizado (ver imagen de más abajo).
Las aplicaciones indicadas para un contactor dependen de la denominada categoría de operación o categoría de servicio que tenga el mismo.
Esta categoría viene indicada en la carcasa del dispositivo y especifica para qué tipo de cargas es adecuado el contactor. Las cuatro categorías existentes son las siguientes:
- AC1 (condiciones de servicio ligeras). Contactores indicados para el control de cargas no inductivas o con poco efecto inductivo (excluidos los motores), como lámparas de incandescencia, calefacciones eléctricas, etc.
- AC2 (condiciones de servicio normales). Indicados para usos en corriente alterna y para el arranque e inversión de marcha de motores de anillos, así como en aplicaciones como centrifugadoras, por ejemplo.
- AC3 (condiciones de servicio difíciles). Indicados para arranques largos o a plena carga de motores asíncronos de jaula de ardilla (compresores, grandes ventiladores, aires acondicionados, etc.) y frenados por contracorriente.
- AC4 (condiciones de servicio extremas). Contactores indicados en motores asíncronos para grúas, ascensores, etc., y maniobras por impulsos, frenado por contracorriente e inversión de marcha. Por maniobras por impulsos debemos entender aquellas que consisten en uno o varios cierres cortos y frecuentes del circuito del motor y mediante los cuales se obtienen pequeños desplazamientos.
Para saber más sobre el contactor: Contactor.
Existe un contactor especial llamado telerruptor o relé de remanencia, cuya configuración es similar a la de un contactor convencional, la diferencia radica en su funcionamiento.
En el telerruptor cada vez que se aplica tensión a su bobina, los contactos cambian de, estado, si estaban abiertos se cierran y si estaban cerrados se abren.
Por lo tanto, con un telerruptor se puede gestionar una carga de potencia, con un solo pulsador para la puesta en marcha y la parada. Para saber más sobre el telerruptor: Telerruptor.
Tanto los relés como los contactores son elementos básicos que aparecen en cualquier sistema de automatización.
Están formados por una bobina (denominada circuito de control o circuito de mando) y unos contactos metálicos (circuito de potencia) formados por unas láminas ferromagnéticas.
Podríamos decir que un relé es un aparato que hace lo mismo que el contactor, al llegarle corriente a la bobina se abren o cierran sus contactos, La diferencia es sobre todo en el tamaño y en los usos.
Las diferencias fundamentales entre los relés y los contactores son:
- Los contactores disponen de dos tipos de contactos.
- Contactos principales. Destinados a abrir y cerrar el circuito de potencia.
- Contactos auxiliares. Destinados para abrir y cerrar circuitos de mando, de menor corriente eléctrica que los de potencia.
Los relés disponen únicamente de contactos auxiliares y son más pequeños que los contactores.
Los relés son elementos que suelen operar con cargas pequeñas, mientras que los contactores se conectan con cargas de gran potencia.
Para saber más ir a : El Relé o Relevador.
Relés Temporizadores

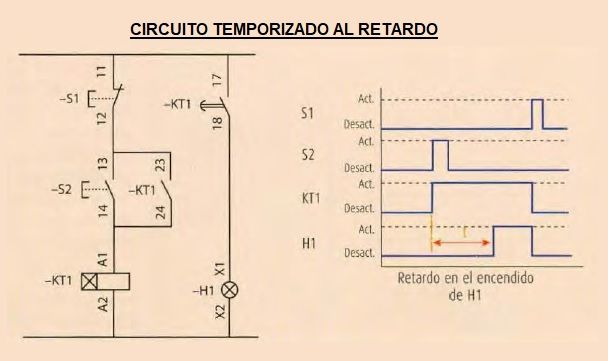

También conocidos simplemente como temporizadores, son relés que permiten ajustar los tiempos de conexión y desconexión del mismo.
La temporización puede ajustarse entre algunos milisegundos y algunas horas.
a) Retardo a la conexión. Los contactos pasan de la posición abierto a cerrado un tiempo después de la conexión de su órgano de mando.
b) Retardo a la desconexión. Cuando los contactos pasan de cerrado a abierto transcurrido un tiempo de retardo.
c) Retardo a la conexión-desconexión. Es una combinación de los dos tipos anteriores
Son dispositivos de protección de sobreintensidad, abren el circuito cuando la intensidad que lo atraviesa pasa de un determinado valor, como consecuencia de una sobrecarga o un cortocircuito.
Generalmente están formados por un cartucho en cuyo interior está el elemento fusible (hilo metálico calibrado) rodeado de algún material que actúa como medio de extinción, el cartucho se aloja en un soporte llamado portafusible que actúa como protector.
En ocasiones forman parte o están asociados con otros elementos de mando y protección como seccionadores interruptores etc.
Magnetotérmico
También llamado PIA (pequeño interruptor automático). Es un relé de protección de sobrecargas y cortocircuitos en la instalación.
Magnético porque protege contra intensidades excesivas (Intensidad de Cortocircuito) y térmico porque protege contra sobrecalentamientos (intensidades mayores de las nominales durante un tiempo).
El principio básico de funcionamiento de un relé térmico consiste en una lámina bimetálica constituida por dos metales de diferente coeficiente de dilatación térmica.
Cuando aumenta la temperatura debido a una sobrecarga, la lámina bimetálica (al ser de diferente coeficiente de dilatación ambos metales) se curva en un sentido, al llegar a un punto determinado acciona un mecanismo, y este abre un contacto unido al mecanismo de disparo, desconectando el circuito.
Ver imagen más abajo.
Es muy importante que el PIA que proteja un motor no corte la corriente por el pico de corriente que tienen los motores en el arranque.
Para los motores se suelen utilizar magnetotérmicos de curvas disparo tipo D.
Para saber más ver: Magnetotérmico.
Interruptor Diferencial
Un relé o interruptor diferencial, también llamado Diferencial de Luz, o diferencial eléctrico simplemente, es un aparato destinado a la protección de personas contra los contactos directos e indirectos.
En caso de que una persona toque una parte con corriente donde no debería de tener corriente (contacto indirecto), el interruptor diferencial desconectará la instalación en un tiempo lo suficientemente corto como para no provocar daños graves a la persona.
El diferencial protege a las personas contra corrientes de fuga.
La sensibilidad es el valor que aparece en catálogo y que identifica al modelo.
Sirve para diferenciar el valor de la corriente a la que se quiere que "salte" el diferencial, es decir, valor de corriente de fuga que si se alcanza en la instalación, ésta se desconectará.
El tipo de interruptor diferencial que se usa en las viviendas es de alta sensibilidad (30 mA), ya que son los que quedan por debajo del límite considerado peligroso para el cuerpo humano.
En la industria estos valores pueden ser de 300mA.
El diferencial corta toda la instalación (todos los circuitos).
Para saber más visita: Diferencial de Luz

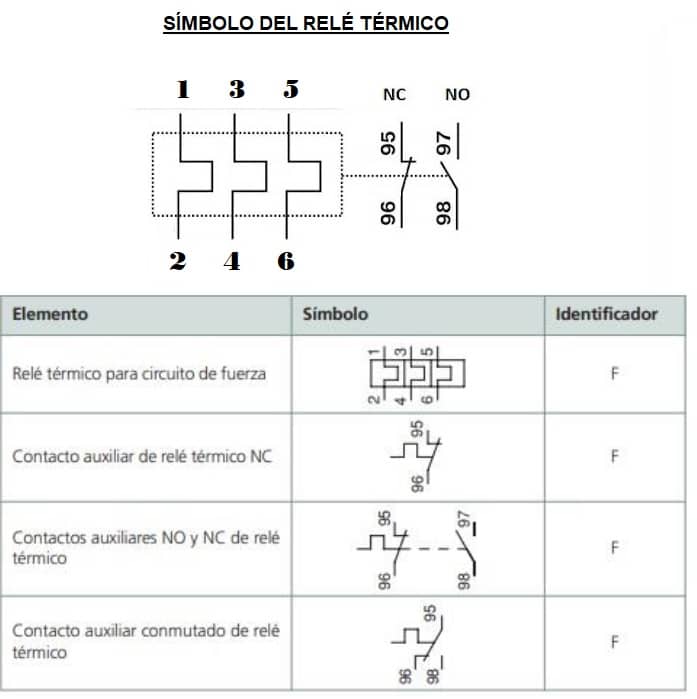

Relé Térmico
Es un mecanismo que sirve como elemento de protección del receptor (motor habitualmente) contra las sobrecargas y calentamiento.
Están destinados a proteger motores, aparatos de control de motores y conductores de circuitos derivados del motor contra el calentamiento excesivo debido a sobrecargas del motor y fallas en el arranque.
La sobrecarga del motor puede deberse a una carga excesiva o un motor que funciona con voltajes de línea bajos o, en un motor trifásico, una pérdida de fase.
Su misión consiste en desconectar el circuito cuando la intensidad consumida por el motor supera durante un tiempo la intensidad permitida por este, evitando que el bobinado “se queme”.
Esto ocurre gracias a que consta de tres láminas bimetálicas con sus correspondientes bobinas calefactoras que cuando son recorridas por una determinada intensidad, provocan el calentamiento del bimetal y la apertura del relé.
Cabe destacar que los relés térmicos comercializados en la actualidad, además de ofrecer protección frente a sobrecargas, son capaces de realizar otras funciones como:
- Detección fallo de fase.
- Protección frente a desequilibrio de fases.
- Compensación automática a temperatura ambiente.
La velocidad de corte no es tan rápida como en el interruptor magnetotérmico.
Suele ir "incrustado" en el propio contactor de arranque del motor.
El relé térmico tiene 2 bornes mas aparte de los 3 de potencia.
Esos se conectan en serie con la bobina del contactor y son los que le cortan la corriente al mismo para apagar el motor en caso de sobrecarga.
Disponen de una ruleta selectora de reglaje, es posible seleccionar la ntensidad a la que actuará el dispositivo entre unos márgenes predefinidos por el fabricante.
Para establecer una corriente de reglaje adecuada, debe tenerse en cuenta la potencia del motor, su factor de potencia y el nivel de sobrecarga al que puede trabajar.
Para saber más visita: Relé Térmico
OJO solo protege contra sobrecalentamiento, pero no protege en caso de cortocircuito, por eso tiene que ir acompañado de un magnetotérmico.
Además el relé térmico es un dispositivo que provoca el disparo del relé en caso de ausencia de corriente en una fase (funcionamiento monofásico), cosa que no detecta el magnetotérmico.
El Guardamotor
Un interruptor-guardamotor es un aparato diseñado para la protección de motores contra sobrecargas y cortocircuitos.
Algunos también protegen contrael fallo de alguna fase.
El guardamotor realmente es un magnetotérmico diseñado especialmente para motores, que protege también contra sobrecargas.
De hecho se suele llamar guardamotor magnetótérmico.
Hace la función del magnetotérmico y del relé térmico y con un sólo aparato se cubren las siguientes funciones:
- Protección contra cortocircuitos.
- Protección contra sobrecargas.
- Protección contra falta de fase.
- Arranque y parada.
- Señalamiento.
El aparato puede incorporar algunos contactos auxiliares para su uso en el circuito de mando.
Dispone de un botón regulador-selector para poder poner la intensidad nominal de protección del motor.
Suele ir conectado antes que el contactor.
Este diseño especial proporciona al dispositivo una curva de disparo que lo hace más robusto frente a las sobreintensidades transitorias típicas de los arranques de los motores.
Normalmente es posible acoplar a los guardamotores un bloque de contactos auxiliares, normalmente un contacto abierto y otro cerrado, uno para la protección y otro para las maniobra en el circuito de mando.
Pdemos utilizar un guardamotor trifásico para un motor monófásico de la siguiente forma:
Esto sería válido si queremos conectar un magnetotérmico trifásico en una línea monofásica.
¿Cual es la diferencia entre un relé térmico y un guardamotor?
Una característica muy importante y que lo diferencia del magnetotérmico es la posibilidad de regular la intensidad nominal de disparo por sobreconsumo, protección térmica, de manera similar a un relé térmico.
Esto permite ajustar la intensidad de disparo a la intensidad nominal del motor y que no salte en el arranque, que como ya sabemos la intensidad puedes ser 7 u 8 veces mayor a la nominal.
Pero la principal diferencia reside en que el relé térmico no tiene poder de corte en caso de corotocircuitos.
El guardamotor si tiene poder de corte y en el momento en que es detectada una sobreintensidad en el motor, por ejemplo un cortocircuito, el propio guardamotor efectúa la apertura del circuito.
Otra diferencia es la colocación de uno y otro elemento en el circuito.
Mientras que el relé térmico se coloca detrás del contactor, el guardamotor se conecta al principio de la línea de potencia como protección general de todo el circuito.
Al igual que el relé térmico, el guardamotor debe ser reconectado después de un disparo.
Para saber mucho más sobre el guardamotor visita el siguiente enlace: Guardamotor.
Todos los elementos del automatismos son para controlar estos motores.
Los motores eléctricos puedes verlos explicados en los siguientes enlaces:
- El Motor Eléctrico.
- Motores Monofásicos.
- Motor Trifásico.
Estos son los aparatos eléctricos más usados en las instalaciones de automatismos, ahora veamos las normas para representar los automatismos en los esquemas.
- Diseño y Funcionalidad: Se corresponde con el estudio meticuloso de las funciones básicas que debe realizar el automatismo.
En esta tase deberemos concretar con precisión el comportamiento del automatismo y clarificar con nitidez todas y cada una de las operaciones que éste debe solventar, de modo que deben evitarse las ambigüedades y las sofisticaciones superfluas.
- Dimensionado de los Dispositivos: Esta fase debe servirnos para elegir el conjunto de dispositivos apropiado para realizar el automatismo.
Con este propósito, deberemos calcular la potencia eléctrica que debe aceptar o proporcionar cada uno de los elementos del automatismo, dimensionar los cables de alimentación y de señal, prever la vida útil de los mecanismos utilizados, analizar cuidadosamente las características de las señales usadas en la interconexión de los diferentes módulos y prever los necesarios elementos de seguridad.
- Esquema Eléctrico: El objetivo principal de esta fase es la confección del esquema eléctrico del automatismo.
Debe ser completo y hemos de confeccionarlo con una notación clara y comprensible en la que estén representados todos los componentes perfectamente conectados y referenciados.
- El Cuadro Eléctrico: En esta fase debemos abordar la mecanización del cuadro eléctrico y la ubicación en su interior de los diferentes elementos que componen el automatismo.
Previamente hemos debido realizar el esquema de cableado que contempla, entre otras cosas, la identificación, la trayectoria y las diferentes secciones de los conductores y, también, habremos confeccionado los diferentes planos de ubicación de componentes y de mecanización del cuadro eléctrico.
- El Ensayo y las Pruebas: Una vez realizada la instalación del automatismo se realizará su ensayo y prueba.
En esta fase será conveniente actuar con un plan de trabajo previamente establecido que contemple la entrada en funcionamiento, progresiva y en secuencia, de las diferentes partes del automatismo.
Cada parte deberá ser probada de forma aislada, y en las condiciones de trabajo más realistas, antes de interactuar simultáneamente con el resto.
Esta fase debe servir, además, para corregir las posibles anomalías o realizar los ajustes pertinentes antes de la entrada en servicio del automatismo.
- Puesta en Servicio: Sólo si el automatismo funciona de forma satisfactoria en la fase de prueba, podremos abordar la fase de puesta en servicio.
Resulta una temeridad trabajar con un automatismo que presente deficiencias de funcionamiento o en el que no hayan sido probados todos sus componentes.
La puesta en servicio del automatismo debe ir acompañada, siempre, de un manual de operación que recoja de forma explícita todos aquellos aspectos necesarios para la explotación del sistema y, también, de otro manual de intervención para los casos en los que se produzcan averías o debamos realizar el mantenimiento.
Un resúmen podría ser el siguiente esquema:
Control manual mediante un Conmutador
El conmutador tiene dos posiciones en las que puede quedar enclavado.
La posición 1 (línea continua) corresponde a la posición de reposo o paro del contacto (NA).
En esta posición la bobina de mando de KM1 está desexcitada.
El contactor KM1 se activa poniendo S1 en posición de "marcha".
No es muy aconsejable la utilización de este control, a menos que sea sobre máquinas no peligrosas que puedan funcionar sin vigilancia.
Si se produjera un corte de corriente estando S1 en "marcha", al volver la alimentación la bobina de mando de KM1 quedaría excitada y la máquina o motor sobre el que actúa se pondría en marcha.
Control al Impulso de un Contactor y Enclavamiento (con pulsadores)
Disponemos ahora de dos pulsadores: uno de paro (S1) y otro de marcha (S2), éste último en paralelo con un contacto auxiliar del contactor KM1 (contacto de enclavamiento o de autoalimentación).
Al estar S1 normalmente cerrado, cuando pulsamos S2 se activa la bobina del contactor KM1 y se cierra su contacto auxiliar (NA).
Aunque liberemos S2, el contactor sigue alimentado (enclavado) a través de S1 y su propio contacto auxiliar.
Para desactivar el contactor KM1 sólo debemos pulsar S1.
Un automatismo en el que se utiliza el contacto de enclavamiento para garantizar la alimentación de la bobina de mando cuando se libera el pulsador que excita dicha bobina, recibe el nombre de circuito con realimentación o con memoria.
Se trata, por tanto, de un circuito secuencial en el que, para la misma entrada, hallamos diferentes salidas, en función del estado anterior.
Control Al Impulso por Varios Pulsadores
En el caso de querer realizar un control a distancia desde varios puntos, podríamos añadir al esquema anterior los pulsadores de marcha (en paralelo) o de paro (en serie) necesarios.
Circuitos de mando con temporizadores
En muchísimos automatismos es necesario introducir retardos entre las diferentes maniobras que se pueden realizar.
Vamos a ver algunos circuitos de control que utilizan temporizadores.
Temporizador a la conexión
En el esquema siguiente puedes ver el esquema de un relé con un contacto de cierre inmediato (23-24) y otro temporizado a la conexión o excitación (17-18).
Al accionar el pulsador de marcha S2 se excita la bobina del relé KT1 y se cierra su contacto de enclavamiento.
El cierre del contacto garantiza que, tras liberarse S2, KT1 continúe activado.
Una vez activado KT1, su contacto temporizado se activa (se cierra, puesto que es NA) pasado un tiempo de retardo t. Tras ello se ilumina la bombilla H1.
Ésta permanece así hasta que se desactiva KT1 mediante el pulsador de paro S1.
El siguiente circuito es imprescindible en todo automatismo que necesite un retardo en alguna de sus fases de funcionamiento, como por ejemplo el arranque estrella-triángulo de un motor asíncrono trifásico.
En la figura adjunta se presenta el esquema de mando de un automatismo que utiliza un relé temporizador a la conexión.
Temporizador a la desconexión
Cuando se acciona el interruptor S1, la bobina del relé KT1 queda excitada y su contacto temporizado (17-18) se cierra inmediatamente.
Tras ello, se ilumina de nuevo el señalizador H1.
Esta situación se prolonga hasta que desenclavamos S1, hecho que desexcita la bobina de KT1.
Pero su contacto no se abre entonces: al ser temporizado a la desconexión, el señalizador H1 permanece iluminado hasta que, pasado un tiempo t, se abre el contacto temporizado.
Para saber más sobre temporizadores te recomendamos: Relé Temporizador.
Control de Contactores Asociados
En muchos de los automatismos que controlan procesos es necesario controlar contactores que trabajan de forma asociada.
Por tanto, es un requisito imprescindible que un contactor esté activado para que funcionen otros, o bien que esté desactivado para que puedan activarse otros.
Estas son las normas básicas de trabajo:
- Cuando queramos que un contactar (KM2) se active solamente si ya está activado otro (KM1), colocaremos contactos NA de KM1 en serie con la bobina de mando de KM2.
- Cuando queramos que un contactar (KM2) se active solamente si no está activado otro (KM1), colocaremos contactos NC de KM1 en serie con la bobina de mando de KM2.
Estrella-Triángulo
Otro esquema muy utilizado es el arranque estrella-triángulo de motores.
Te dejamos el esquema manual, pero para saber más sobre estrella-triángulo visita: Arranque Estrella-Triángulo.
Para ver más esquemas de automatismos visita la web: Esquemas de Automatismos
Y para acabar, déjame recomendarte el mejor libro para aprender los automatismos, donde tendrás mucha más información: Libro Automatismos Eléctricos
Si te ha gustado haz click en Compartir, Gracias:
© Se permite la total o parcial reproducción del contenido, siempre y cuando se reconozca y se enlace a este artículo como la fuente de información utilizada.
La Automatización es la sustitución de la acción humana por mecanismos movidos por una fuente externa de energía, capaz de realizar ciclos completos de operaciones que se pueden repetir indefinidamente (para saber más entra en el enlace anterior).
Si hablamos de automatización eléctrica, normalmente se refiere al control (mando y regulación) de las máquinas eléctricas.
Los automatismos eléctricos son los circuitos y elementos que se utilizan para realizar el control automático de las máquinas eléctricas.
Un automatismo eléctrico está formado por un conjunto de aparatos, componentes y elementos eléctricos que nos permiten la conexión, desconexión o regulación de la energía eléctrica procedente de la red eléctrica hacia los receptores como los motores eléctricos, lámparas, etc.
Pero antes de empezar, déjame recomendarte el mejor libro para aprender los automatismos eléctricos: Libro Automatismos Eléctricos
Tipos de Automatismos
En función de la tecnología empleada para la implementación de un sistema de control podemos distinguir entre:- Automatismos Cableados: Los automatismos cableados son aquellos que se implementan por medio de uniones físicas entre los que forman el sistema de control.
Se construyen mediante circuitos con uniones físicas de cables que unen eléctricamente contactores, relés, temporizadores, etc.
Normalmente los automatismos de este tipo van dentro de una caja llamada "Cuadro Eléctrico" y se llaman también de lógica cableada.
- Automatismos Programados: Los automatismos programados son aquellos que se realizan utilizando los Autómatas Programables o controladores programables (más conocidos por su nombre inglés: PLC, programmable logic controller).
Los sistemas cableados son útiles en sistemas fijos donde no se necesita modificar la forma de funcionamiento.
Los sistemas programados se emplean en sistemas complejos donde un cambio en el programa o forma de actuar no implica un cambio en los elementos que lo integran.
Aqui veremos los llamados automatismo de lógica cableada, como el que pueds ver enla imagen de más arriba.
Si te interesa la lógicas programada, es decir los esquemas para utilizar con los autómatas o PLCs, puedes empezar por aprender el Lenguaje de Contactos.
Despues tienes 2 PLCs explicados:
- Siemens PLC Logo
- Zelio PLC
En función del sistema de control tenemos también 2 tipos de automatismos:
- De Lazo abierto: La salida no influye en la entrada.
- De Lazo cerrado: La salida repercute en la entrada.
Veamos un esquema de estos 2 tipos:
Dispositivos en los Automatismos
A continuación veremos un resumen de la aparamenta (aparatos y dispositivos eléctricos) que forman un cuadro eléctrico.Elementos de Mando Manuales
El PulsadorLos pulsadores son elementos mecánicos de cierre y apertura.
Un pulsador se activa actuando sobre él, pero volverá a su posición de reposo automáticamente cuando se elimine la acción que lo ha activado.
Son elementos que intervienen en el diálogo hombre-máquina.
Los pulsadores se clasifican según la naturaleza de su contacto en posición de no pulsados en:
- Pulsadores normalmente abiertos (NA): Cuando los pulsamos se efectúa la conexión interna de sus dos terminales.
En reposo los contactos estarán abiertos (es decir, sin conexión eléctrica entre ellos).
Se utilizan generalmente para la puesta en marcha o el arranque de máquinas e instalaciones eléctricas.
- Pulsadores normalmente cerrados (NC): Cuando los pulsamos se efectúa la desconexión de sus dos terminales.
En reposo los contactos estarán cerrados (con conexión eléctrica entre ellos).
Se utilizan generalmente para el paro de máquinas e instalaciones eléctricas.
En un mismo pulsador pueden existir ambos contactos, que cambian simultáneamente al ser pulsados.
Un tipo de pulsador muy utilizado en la industria es el llamado pulsador de paro de emergencia (Fig. 6.2), denominado comúnmente “seta”, debido a su aspecto externo.
La cabeza de estos pulsadores es bastante más ancha que en los normales y de color rojo, sobre fondo amarillo. Permite la parada inmediata de la instalación eléctrica cuando ocurre un accidente.
Estos pulsadores llevan un dispositivo interno de enclavamiento de manera que, una vez pulsado, no se puede reanudar el funcionamiento de la instalación hasta que se desenclave, por ejemplo, mediante un giro de la cabeza o una llave auxiliar.
Para saber más visita: Pulsador
Interruptores
Los interruptores y conmutadores son elementos que conectan o desconectan instalaciones y máquinas eléctricas mediante el posicionado de una palanca.
A diferencia de los pulsadores, al ser accionados, se mantienen en la posición seleccionada hasta que se actúa de nuevo sobre ellos.
Los selectores son similares a los interruptores y conmutadores en cuanto a funcionamiento, aunque para su actuación suelen llevar un botón, palanca o llave giratoria (que puede ser extraíble).
Todos estos elementos de mando manual, pulsadores, interruptores y selectores, se alojan, por regla general, en cajas de plástico o metálicas, que pueden contener más de un elemento.
Por ejemplo, son típicas aquellas cajas que contienen un pulsador NA para la marcha, y otro pulsador NC para el paro de un motor eléctrico.
Elementos de Mando Automático
Finales de CarreraLos finales de carrera (interruptores de posición) son pulsadores utilizados en el circuito de mando, accionados por elementos mecánicos.
Normalmente son utilizados para controlar la posición de una máquina que se mueve.
Desde el punto de vista del circuito eléctrico están compuestos por un juego de contactos NA (normalmente abierto) NC (normalmente cerrado) de forma que cuando son accionados cambian las condiciones del circuito.
Como se puede observar en la imagen y en el símbolo, el final de carrera está compuesto por un contacto normalmente cerrado (NC) y otro normalmente abierto (NA).
Cuando se presiona sobre el vástago, cambian los contactos de posición, cerrándose el abierto y viceversa.
Detectores
Termostatos: Son dispositivos que permiten medir la temperatura de un recinto, depósito, etc., o detectar si ésta excede un cierto valor, denominado umbral.
Generalmente, se utilizan en sistemas de control que permiten realizar una regulación de dicha temperatura.
Por medio de un dispositivo captador se cambia el estado de los contactos a partir de unos valores predeterminados de temperatura.
Presostatos: El presostato es un mecanismo que abre o cierra unos contactos que posee, en función de la presión que detecta por encima o por debajo de un cierto nivel de referencia.
Esta presión puede ser provocada por aire, aceite o agua, dependiendo del tipo de presostato.
Se suelen usar en grupos de presión de agua, poniendo en marcha un motor-bomba cuando la presión de la red no es suficiente.
Detectores de Nivel de Líquido: Detectan si el nivel de líquidos en depósitos, piscinas, etc., está por debajo de un nivel de referencia mínimo o por encima de un nivel de referencia máximo.
De esta forma, se utilizan en el mando automático de estaciones de bombeo, para comprobar la altura máxima y mínima del líquido cuyo nivel se pretende controlar
Sensores de presencia: Tienen como finalidad determinar la existencia de un objeto en un intervalo de distancia especificado.
Se suelen basar en el cambio provocado en alguna característica del sensor debido a la proximidad del objeto.
Básicamente son inductivos, de efecto Hall, ultrasónicos u ópticos.
Detectores de nivel de líquidos: Detectan si el nivel de líquidos en depósitos, piscinas, etc., está por debajo de un nivel de referencia mínimo o por encima de un nivel de referencia máximo.
De esta forma, se utilizan en el mando automático de estaciones de bombero, para comprobar la altura máxima y mínima del líquido cuyo nivel se pretende controlar.
Para saber más visita: Sensores Eléctricos
Dispositivos de Señalización
Pilotos de señalización: Los pilotos de señalización forman parte del diálogo hombre-máquina, se utiliza el circuito de mando para indicar el estado actual del sistema (parada, marcha, sentido de giro, etc.).Generalmente está constituido por una lámpara o diodo montada en una envolvente adecuada a las condiciones de trabajo.
Existe una gran variedad en el mercado según las necesidades de utilización (tensión, colores normalizados, consumo, iluminación, etc.).
Dispositivos de Regulación
Los reguladores, también conocidos como controladores, son elementos que permiten que la variable o magnitud física que se desea controlar (velocidad de una máquina eléctrica, posición del eje de un motor, temperatura de un recinto, etc.) permanezca siempre entre ciertos valores admisibles, sin intervención directa de un operador humano.Un controlador electrónico es un dispositivo (analógico o digital ) que calcula la acción de control necesaria a partir de una cierta ley de control (o algoritmo de control) determinada previamente.
Para ello, utiliza las señales de entrada (la consigna y el valor de la variable de salida de la planta).
El típico termostato doméstico para el control de la temperatura sería un controlador electrónico.
Contactores y Relés
Son elementos de apertura y cierra por contactos de las diferentes partes del circuito eléctrico.Contactor y Telerruptor
El contactor es un aparato de conexión/desconexión, con una sola posición de reposo y mandado a distancia, que vuelve a la posición desconectado cuando deja de actuar sobre él la fuerza que lo mantenía conectado.
Interviene en el circuito de potencia a través de sus contactos principales y en la lógica del circuito de mando con los contactos auxiliares.
El contactor electromagnético es el más utilizado (ver imagen de más abajo).
Las aplicaciones indicadas para un contactor dependen de la denominada categoría de operación o categoría de servicio que tenga el mismo.
Esta categoría viene indicada en la carcasa del dispositivo y especifica para qué tipo de cargas es adecuado el contactor. Las cuatro categorías existentes son las siguientes:
- AC1 (condiciones de servicio ligeras). Contactores indicados para el control de cargas no inductivas o con poco efecto inductivo (excluidos los motores), como lámparas de incandescencia, calefacciones eléctricas, etc.
- AC2 (condiciones de servicio normales). Indicados para usos en corriente alterna y para el arranque e inversión de marcha de motores de anillos, así como en aplicaciones como centrifugadoras, por ejemplo.
- AC3 (condiciones de servicio difíciles). Indicados para arranques largos o a plena carga de motores asíncronos de jaula de ardilla (compresores, grandes ventiladores, aires acondicionados, etc.) y frenados por contracorriente.
- AC4 (condiciones de servicio extremas). Contactores indicados en motores asíncronos para grúas, ascensores, etc., y maniobras por impulsos, frenado por contracorriente e inversión de marcha. Por maniobras por impulsos debemos entender aquellas que consisten en uno o varios cierres cortos y frecuentes del circuito del motor y mediante los cuales se obtienen pequeños desplazamientos.
Para saber más sobre el contactor: Contactor.
Existe un contactor especial llamado telerruptor o relé de remanencia, cuya configuración es similar a la de un contactor convencional, la diferencia radica en su funcionamiento.
En el telerruptor cada vez que se aplica tensión a su bobina, los contactos cambian de, estado, si estaban abiertos se cierran y si estaban cerrados se abren.
Por lo tanto, con un telerruptor se puede gestionar una carga de potencia, con un solo pulsador para la puesta en marcha y la parada. Para saber más sobre el telerruptor: Telerruptor.
Tanto los relés como los contactores son elementos básicos que aparecen en cualquier sistema de automatización.
Están formados por una bobina (denominada circuito de control o circuito de mando) y unos contactos metálicos (circuito de potencia) formados por unas láminas ferromagnéticas.
Podríamos decir que un relé es un aparato que hace lo mismo que el contactor, al llegarle corriente a la bobina se abren o cierran sus contactos, La diferencia es sobre todo en el tamaño y en los usos.
Las diferencias fundamentales entre los relés y los contactores son:
- Los contactores disponen de dos tipos de contactos.
- Contactos principales. Destinados a abrir y cerrar el circuito de potencia.
- Contactos auxiliares. Destinados para abrir y cerrar circuitos de mando, de menor corriente eléctrica que los de potencia.
Los relés disponen únicamente de contactos auxiliares y son más pequeños que los contactores.
Los relés son elementos que suelen operar con cargas pequeñas, mientras que los contactores se conectan con cargas de gran potencia.
Para saber más ir a : El Relé o Relevador.
Relés Temporizadores
También conocidos simplemente como temporizadores, son relés que permiten ajustar los tiempos de conexión y desconexión del mismo.
La temporización puede ajustarse entre algunos milisegundos y algunas horas.
a) Retardo a la conexión. Los contactos pasan de la posición abierto a cerrado un tiempo después de la conexión de su órgano de mando.
b) Retardo a la desconexión. Cuando los contactos pasan de cerrado a abierto transcurrido un tiempo de retardo.
c) Retardo a la conexión-desconexión. Es una combinación de los dos tipos anteriores
Dispositivos de Protección
FusiblesSon dispositivos de protección de sobreintensidad, abren el circuito cuando la intensidad que lo atraviesa pasa de un determinado valor, como consecuencia de una sobrecarga o un cortocircuito.
Generalmente están formados por un cartucho en cuyo interior está el elemento fusible (hilo metálico calibrado) rodeado de algún material que actúa como medio de extinción, el cartucho se aloja en un soporte llamado portafusible que actúa como protector.
En ocasiones forman parte o están asociados con otros elementos de mando y protección como seccionadores interruptores etc.
Magnetotérmico
También llamado PIA (pequeño interruptor automático). Es un relé de protección de sobrecargas y cortocircuitos en la instalación.
Magnético porque protege contra intensidades excesivas (Intensidad de Cortocircuito) y térmico porque protege contra sobrecalentamientos (intensidades mayores de las nominales durante un tiempo).
El principio básico de funcionamiento de un relé térmico consiste en una lámina bimetálica constituida por dos metales de diferente coeficiente de dilatación térmica.
Cuando aumenta la temperatura debido a una sobrecarga, la lámina bimetálica (al ser de diferente coeficiente de dilatación ambos metales) se curva en un sentido, al llegar a un punto determinado acciona un mecanismo, y este abre un contacto unido al mecanismo de disparo, desconectando el circuito.
Ver imagen más abajo.
Es muy importante que el PIA que proteja un motor no corte la corriente por el pico de corriente que tienen los motores en el arranque.
Para los motores se suelen utilizar magnetotérmicos de curvas disparo tipo D.
Para saber más ver: Magnetotérmico.
Interruptor Diferencial
Un relé o interruptor diferencial, también llamado Diferencial de Luz, o diferencial eléctrico simplemente, es un aparato destinado a la protección de personas contra los contactos directos e indirectos.
En caso de que una persona toque una parte con corriente donde no debería de tener corriente (contacto indirecto), el interruptor diferencial desconectará la instalación en un tiempo lo suficientemente corto como para no provocar daños graves a la persona.
El diferencial protege a las personas contra corrientes de fuga.
La sensibilidad es el valor que aparece en catálogo y que identifica al modelo.
Sirve para diferenciar el valor de la corriente a la que se quiere que "salte" el diferencial, es decir, valor de corriente de fuga que si se alcanza en la instalación, ésta se desconectará.
El tipo de interruptor diferencial que se usa en las viviendas es de alta sensibilidad (30 mA), ya que son los que quedan por debajo del límite considerado peligroso para el cuerpo humano.
En la industria estos valores pueden ser de 300mA.
El diferencial corta toda la instalación (todos los circuitos).
Para saber más visita: Diferencial de Luz
Relé Térmico
Es un mecanismo que sirve como elemento de protección del receptor (motor habitualmente) contra las sobrecargas y calentamiento.
Están destinados a proteger motores, aparatos de control de motores y conductores de circuitos derivados del motor contra el calentamiento excesivo debido a sobrecargas del motor y fallas en el arranque.
La sobrecarga del motor puede deberse a una carga excesiva o un motor que funciona con voltajes de línea bajos o, en un motor trifásico, una pérdida de fase.
Su misión consiste en desconectar el circuito cuando la intensidad consumida por el motor supera durante un tiempo la intensidad permitida por este, evitando que el bobinado “se queme”.
Esto ocurre gracias a que consta de tres láminas bimetálicas con sus correspondientes bobinas calefactoras que cuando son recorridas por una determinada intensidad, provocan el calentamiento del bimetal y la apertura del relé.
Cabe destacar que los relés térmicos comercializados en la actualidad, además de ofrecer protección frente a sobrecargas, son capaces de realizar otras funciones como:
- Detección fallo de fase.
- Protección frente a desequilibrio de fases.
- Compensación automática a temperatura ambiente.
La velocidad de corte no es tan rápida como en el interruptor magnetotérmico.
Suele ir "incrustado" en el propio contactor de arranque del motor.
El relé térmico tiene 2 bornes mas aparte de los 3 de potencia.
Esos se conectan en serie con la bobina del contactor y son los que le cortan la corriente al mismo para apagar el motor en caso de sobrecarga.
Disponen de una ruleta selectora de reglaje, es posible seleccionar la ntensidad a la que actuará el dispositivo entre unos márgenes predefinidos por el fabricante.
Para establecer una corriente de reglaje adecuada, debe tenerse en cuenta la potencia del motor, su factor de potencia y el nivel de sobrecarga al que puede trabajar.
Para saber más visita: Relé Térmico
OJO solo protege contra sobrecalentamiento, pero no protege en caso de cortocircuito, por eso tiene que ir acompañado de un magnetotérmico.
Además el relé térmico es un dispositivo que provoca el disparo del relé en caso de ausencia de corriente en una fase (funcionamiento monofásico), cosa que no detecta el magnetotérmico.
El Guardamotor
Un interruptor-guardamotor es un aparato diseñado para la protección de motores contra sobrecargas y cortocircuitos.
Algunos también protegen contrael fallo de alguna fase.
El guardamotor realmente es un magnetotérmico diseñado especialmente para motores, que protege también contra sobrecargas.
De hecho se suele llamar guardamotor magnetótérmico.
Hace la función del magnetotérmico y del relé térmico y con un sólo aparato se cubren las siguientes funciones:
- Protección contra cortocircuitos.
- Protección contra sobrecargas.
- Protección contra falta de fase.
- Arranque y parada.
- Señalamiento.
El aparato puede incorporar algunos contactos auxiliares para su uso en el circuito de mando.
Dispone de un botón regulador-selector para poder poner la intensidad nominal de protección del motor.
Suele ir conectado antes que el contactor.
Este diseño especial proporciona al dispositivo una curva de disparo que lo hace más robusto frente a las sobreintensidades transitorias típicas de los arranques de los motores.
Normalmente es posible acoplar a los guardamotores un bloque de contactos auxiliares, normalmente un contacto abierto y otro cerrado, uno para la protección y otro para las maniobra en el circuito de mando.
Pdemos utilizar un guardamotor trifásico para un motor monófásico de la siguiente forma:
Esto sería válido si queremos conectar un magnetotérmico trifásico en una línea monofásica.
¿Cual es la diferencia entre un relé térmico y un guardamotor?
Una característica muy importante y que lo diferencia del magnetotérmico es la posibilidad de regular la intensidad nominal de disparo por sobreconsumo, protección térmica, de manera similar a un relé térmico.
Esto permite ajustar la intensidad de disparo a la intensidad nominal del motor y que no salte en el arranque, que como ya sabemos la intensidad puedes ser 7 u 8 veces mayor a la nominal.
Pero la principal diferencia reside en que el relé térmico no tiene poder de corte en caso de corotocircuitos.
El guardamotor si tiene poder de corte y en el momento en que es detectada una sobreintensidad en el motor, por ejemplo un cortocircuito, el propio guardamotor efectúa la apertura del circuito.
Otra diferencia es la colocación de uno y otro elemento en el circuito.
Mientras que el relé térmico se coloca detrás del contactor, el guardamotor se conecta al principio de la línea de potencia como protección general de todo el circuito.
Al igual que el relé térmico, el guardamotor debe ser reconectado después de un disparo.
Para saber mucho más sobre el guardamotor visita el siguiente enlace: Guardamotor.
Los Motores
El elemento de salida de cualquier automatismos es uno o varios motores eléctricos.Todos los elementos del automatismos son para controlar estos motores.
Los motores eléctricos puedes verlos explicados en los siguientes enlaces:
- El Motor Eléctrico.
- Motores Monofásicos.
- Motor Trifásico.
Estos son los aparatos eléctricos más usados en las instalaciones de automatismos, ahora veamos las normas para representar los automatismos en los esquemas.

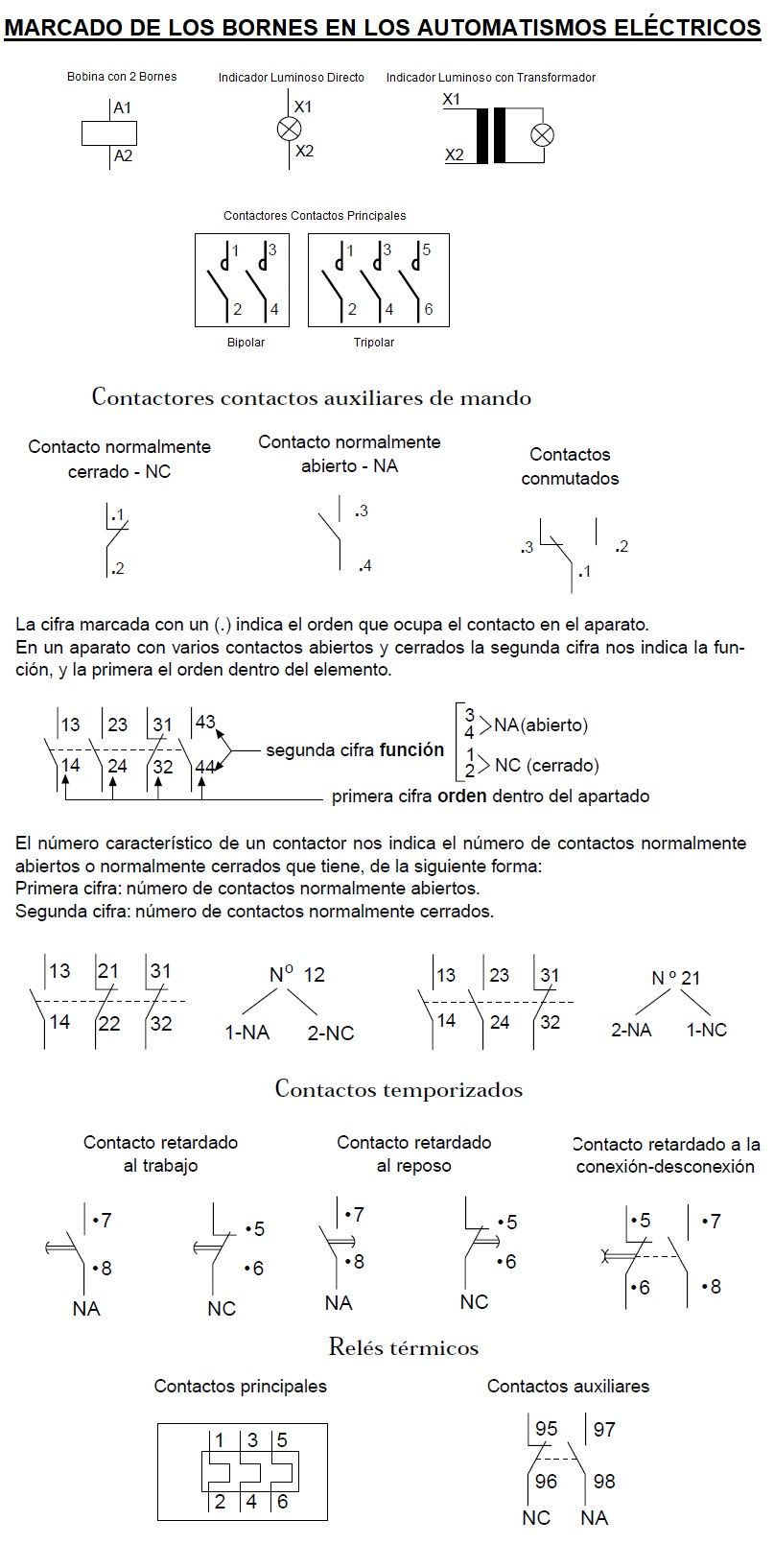

Representación de Los Automatisos
Para ver cómo se representan los automatismos electricos visita el siguiente enlace: Simbolología de los Automatismos.Fases Para la Realización de un Automatismo
Las distintas fases o tareas en las que dividimos la confección o realización de cualquier automatismo eléctrico pasan por:- Diseño y Funcionalidad: Se corresponde con el estudio meticuloso de las funciones básicas que debe realizar el automatismo.
En esta tase deberemos concretar con precisión el comportamiento del automatismo y clarificar con nitidez todas y cada una de las operaciones que éste debe solventar, de modo que deben evitarse las ambigüedades y las sofisticaciones superfluas.
- Dimensionado de los Dispositivos: Esta fase debe servirnos para elegir el conjunto de dispositivos apropiado para realizar el automatismo.
Con este propósito, deberemos calcular la potencia eléctrica que debe aceptar o proporcionar cada uno de los elementos del automatismo, dimensionar los cables de alimentación y de señal, prever la vida útil de los mecanismos utilizados, analizar cuidadosamente las características de las señales usadas en la interconexión de los diferentes módulos y prever los necesarios elementos de seguridad.
- Esquema Eléctrico: El objetivo principal de esta fase es la confección del esquema eléctrico del automatismo.
Debe ser completo y hemos de confeccionarlo con una notación clara y comprensible en la que estén representados todos los componentes perfectamente conectados y referenciados.
- El Cuadro Eléctrico: En esta fase debemos abordar la mecanización del cuadro eléctrico y la ubicación en su interior de los diferentes elementos que componen el automatismo.
Previamente hemos debido realizar el esquema de cableado que contempla, entre otras cosas, la identificación, la trayectoria y las diferentes secciones de los conductores y, también, habremos confeccionado los diferentes planos de ubicación de componentes y de mecanización del cuadro eléctrico.
- El Ensayo y las Pruebas: Una vez realizada la instalación del automatismo se realizará su ensayo y prueba.
En esta fase será conveniente actuar con un plan de trabajo previamente establecido que contemple la entrada en funcionamiento, progresiva y en secuencia, de las diferentes partes del automatismo.
Cada parte deberá ser probada de forma aislada, y en las condiciones de trabajo más realistas, antes de interactuar simultáneamente con el resto.
Esta fase debe servir, además, para corregir las posibles anomalías o realizar los ajustes pertinentes antes de la entrada en servicio del automatismo.
- Puesta en Servicio: Sólo si el automatismo funciona de forma satisfactoria en la fase de prueba, podremos abordar la fase de puesta en servicio.
Resulta una temeridad trabajar con un automatismo que presente deficiencias de funcionamiento o en el que no hayan sido probados todos sus componentes.
La puesta en servicio del automatismo debe ir acompañada, siempre, de un manual de operación que recoja de forma explícita todos aquellos aspectos necesarios para la explotación del sistema y, también, de otro manual de intervención para los casos en los que se produzcan averías o debamos realizar el mantenimiento.
Un resúmen podría ser el siguiente esquema:
Automatismos Básicos
Vamos a ver diferentes esquemas básicos de mando sobre contactores que, más adelante, nos permitirán realizar diversas operaciones de control sobre motores.Control manual mediante un Conmutador
El conmutador tiene dos posiciones en las que puede quedar enclavado.
La posición 1 (línea continua) corresponde a la posición de reposo o paro del contacto (NA).
En esta posición la bobina de mando de KM1 está desexcitada.
El contactor KM1 se activa poniendo S1 en posición de "marcha".
No es muy aconsejable la utilización de este control, a menos que sea sobre máquinas no peligrosas que puedan funcionar sin vigilancia.
Si se produjera un corte de corriente estando S1 en "marcha", al volver la alimentación la bobina de mando de KM1 quedaría excitada y la máquina o motor sobre el que actúa se pondría en marcha.
Control al Impulso de un Contactor y Enclavamiento (con pulsadores)
Disponemos ahora de dos pulsadores: uno de paro (S1) y otro de marcha (S2), éste último en paralelo con un contacto auxiliar del contactor KM1 (contacto de enclavamiento o de autoalimentación).
Al estar S1 normalmente cerrado, cuando pulsamos S2 se activa la bobina del contactor KM1 y se cierra su contacto auxiliar (NA).
Aunque liberemos S2, el contactor sigue alimentado (enclavado) a través de S1 y su propio contacto auxiliar.
Para desactivar el contactor KM1 sólo debemos pulsar S1.
Un automatismo en el que se utiliza el contacto de enclavamiento para garantizar la alimentación de la bobina de mando cuando se libera el pulsador que excita dicha bobina, recibe el nombre de circuito con realimentación o con memoria.
Se trata, por tanto, de un circuito secuencial en el que, para la misma entrada, hallamos diferentes salidas, en función del estado anterior.
Control Al Impulso por Varios Pulsadores
En el caso de querer realizar un control a distancia desde varios puntos, podríamos añadir al esquema anterior los pulsadores de marcha (en paralelo) o de paro (en serie) necesarios.
Circuitos de mando con temporizadores
En muchísimos automatismos es necesario introducir retardos entre las diferentes maniobras que se pueden realizar.
Vamos a ver algunos circuitos de control que utilizan temporizadores.
Temporizador a la conexión
En el esquema siguiente puedes ver el esquema de un relé con un contacto de cierre inmediato (23-24) y otro temporizado a la conexión o excitación (17-18).
Al accionar el pulsador de marcha S2 se excita la bobina del relé KT1 y se cierra su contacto de enclavamiento.
El cierre del contacto garantiza que, tras liberarse S2, KT1 continúe activado.
Una vez activado KT1, su contacto temporizado se activa (se cierra, puesto que es NA) pasado un tiempo de retardo t. Tras ello se ilumina la bombilla H1.
Ésta permanece así hasta que se desactiva KT1 mediante el pulsador de paro S1.
El siguiente circuito es imprescindible en todo automatismo que necesite un retardo en alguna de sus fases de funcionamiento, como por ejemplo el arranque estrella-triángulo de un motor asíncrono trifásico.
En la figura adjunta se presenta el esquema de mando de un automatismo que utiliza un relé temporizador a la conexión.
Temporizador a la desconexión
Cuando se acciona el interruptor S1, la bobina del relé KT1 queda excitada y su contacto temporizado (17-18) se cierra inmediatamente.
Tras ello, se ilumina de nuevo el señalizador H1.
Esta situación se prolonga hasta que desenclavamos S1, hecho que desexcita la bobina de KT1.
Pero su contacto no se abre entonces: al ser temporizado a la desconexión, el señalizador H1 permanece iluminado hasta que, pasado un tiempo t, se abre el contacto temporizado.
Para saber más sobre temporizadores te recomendamos: Relé Temporizador.
Control de Contactores Asociados
En muchos de los automatismos que controlan procesos es necesario controlar contactores que trabajan de forma asociada.
Por tanto, es un requisito imprescindible que un contactor esté activado para que funcionen otros, o bien que esté desactivado para que puedan activarse otros.
Estas son las normas básicas de trabajo:
- Cuando queramos que un contactar (KM2) se active solamente si ya está activado otro (KM1), colocaremos contactos NA de KM1 en serie con la bobina de mando de KM2.
- Cuando queramos que un contactar (KM2) se active solamente si no está activado otro (KM1), colocaremos contactos NC de KM1 en serie con la bobina de mando de KM2.
Estrella-Triángulo
Otro esquema muy utilizado es el arranque estrella-triángulo de motores.
Te dejamos el esquema manual, pero para saber más sobre estrella-triángulo visita: Arranque Estrella-Triángulo.
Para ver más esquemas de automatismos visita la web: Esquemas de Automatismos
Y para acabar, déjame recomendarte el mejor libro para aprender los automatismos, donde tendrás mucha más información: Libro Automatismos Eléctricos
Si te ha gustado haz click en Compartir, Gracias:
© Se permite la total o parcial reproducción del contenido, siempre y cuando se reconozca y se enlace a este artículo como la fuente de información utilizada.
TAMBIEN TE PUEDE INTERESAR
Autómata Programable
Lenguaje de Contactos
Automatización
Cuadros Eléctricos
Esquemas de Automatismos
Automata PLC LOGO de Siemens
Automata PLC Zelio Schneider
Motor Trifasico
Industria 4.0
Motores Monofasicos
Arranque Estrella Triangulo
Planos de Electricidad
Conexión Bornes Motores de Corriente Alterna
Contactor
Relé Térmico
Circuitos Conmutados
Motor Electrico
Diferencial de Luz
Maquinas Electricas
Factor de Potencia
Tipos de Motores Electricos
Cables Electricos y Tipos
Conectores Electricos
Bomba de Calor
Sensores Eléctricos
